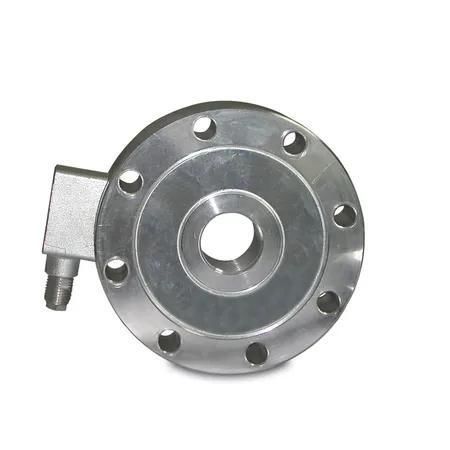

Célula de carga de tracción compresión Model 922

de anillode galga extensométrica2 mV/V

Descripción
Las celdas de carga eléctricas fabricadas por ERICHSEN incorporan tecnología de sensores de última generación a la vez que resultan fáciles de usar y adaptables a distintos requisitos. El principio de medida se basa en la elongación de galgas extensométricas de lámina de alta calidad (DMS).

Aplicación
Estos dispositivos de medida de fuerza son adecuados para aplicaciones universales donde sea necesario medir con alta precisión fuerzas de tracción y compresión, por ejemplo en ensayos de materiales (máquinas de ensayo por tracción ERICHSEN UNIMAT® y UNIMAT® + UNICONTROL®), en equipos de medida de referencia y en investigación y desarrollo. También son idóneos para uso industrial en automatización, control de procesos de inserción y tecnología de unión. Existe un programa completo de accesorios. Es posible la conexión a los instrumentos de medida y visualización 975 AP, 980 AP y PHYSIMETER 906 MC mediante un enchufe adaptador.

Normas

• ISO 376

Especificaciones técnicas

• Salida (sensibilidad): 2 mV/V
• Material del sensor: acero especial
• Valor medido: Fuerza (tracción/compresión)
• Clase de protección: IP 67
• Resistencia de puente: 700 Ω
• Principio de medida: DMS (galgas extensométricas de lámina)
• Resistencia de aislamiento: > 5 GΩ
• Temperatura de referencia: 21 °C
• Rango de temperatura nominal: -10 °C a +50 °C
• Rango de temperatura de almacenamiento: -50 °C a +80 °C
• Rango de tensión de alimentación nominal: 5 - 10 V
• Carga de rotura (relacionada con la fuerza nominal): > 200 %
• Precisión (según ISO 376 y EN 10002-3): Clase 1
• Carga dinámica máxima admisible (DIN 50100): < 70 % de la fuerza nominal
• El suministro incluye cable con extremos abiertos, longitud aprox. 5 m
