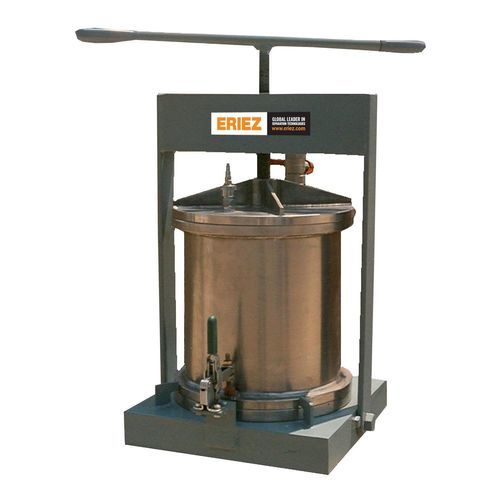

Filtro-prensa de control manual MACSALAB Filter Press

para fangopara laboratoriopara tratamiento de aguas residuales

Visión general
Las prensas de filtro MACSALAB se utilizan ampliamente en laboratorios mineros y metalúrgicos para deshidratar lodos y separar sólidos de líquidos. En funcionamiento, la muestra se coloca en el recipiente, se cierra la tapa con la sujeción y se aplica aire comprimido a aproximadamente 600 kPa.

Construcción
Las prensas están compuestas por una base de acero dulce fabricada y una abrazadera giratoria con cuerpo en acero inoxidable AISI 304 como estándar. Los cuerpos en acero inoxidable AISI 316 están disponibles bajo pedido. Se suministran de serie un acoplador de aire de liberación rápida y una válvula de llenado/liberación de presión. El líquido se evacua por una boquilla de descarga en la base del recipiente, reteniéndose los sólidos en el interior.

Variaciones

• Soportes para una o varias prensas de filtro, con o sin tubería.
• Soportes giratorios accionados por tornillo sin fin para facilitar la descarga.
• Soportes giratorios basculantes hacia atrás (solo para tamaños pequeños).

Tamaños y capacidades disponibles
80 mm ∅ x 200 mm — 1,0 L
100 mm ∅ x 310 mm — 2,4 L
150 mm ∅ x 310 mm — 5,5 L
200 mm ∅ x 310 mm — 9,7 L
250 mm ∅ x 310 mm — 15,2 L
300 mm ∅ x 310 mm — 21,9 L

Tabla de producto
Prensa de filtro 100mm DIA x 310mm S/S - L02.001 - 2,4 Litros MACSALAB acero inoxidable AISI 304, completa con válvula de bola para lavado y ventilación, acoplador de aire comprimido antirretorno de liberación rápida y base de acero dulce con abrazadera de horquilla. Tela incluida. Presión de trabajo 6,9 Bar (100 psi).
Prensa de filtro 150mm DIA x 310mm S/S - L02.002 - 5,5 Litros MACSALAB acero inoxidable AISI 304, completa con válvula de bola para lavado y ventilación, acoplador de aire comprimido antirretorno de liberación rápida y base de acero dulce con abrazadera de horquilla. Tela incluida. Presión de trabajo 6,9 Bar (100 psi).
Prensa de filtro 200mm DIA x 310mm S/S - L02.003 - 9,7 Litros MACSALAB acero inoxidable AISI 304, completa con válvula de bola para lavado y ventilación, acoplador de aire comprimido antirretorno de liberación rápida y base de acero dulce con abrazadera de horquilla. Tela incluida. Presión de trabajo 6,9 Bar (100 psi).
Prensa de filtro 250mm DIA x 310mm S/S - L02.004 - 15,2 Litros MACSALAB acero inoxidable AISI 304, completa con válvula de bola para lavado y ventilación, acoplador de aire comprimido antirretorno de liberación rápida y base de acero dulce con abrazadera de horquilla. Tela incluida. Presión de trabajo 6,9 Bar (100 psi).
Prensa de filtro 300mm DIA x 310mm S/S - L02.005 - 21,9 Litros MACSALAB acero inoxidable AISI 304, completa con válvula de bola para lavado y ventilación, acoplador de aire comprimido antirretorno de liberación rápida y base de acero dulce con abrazadera de horquilla. Tela incluida. Presión de trabajo 6,9 Bar (100 psi).
Prensa de filtro 80mm DIA x 200mm S/S - L02.006 - 1,0 Litro MACSALAB acero inoxidable AISI 304, completa con válvula de bola para lavado y ventilación, acoplador de aire comprimido antirretorno de liberación rápida y base de acero dulce con abrazadera de horquilla. Tela incluida. Presión de trabajo 6,9 Bar (100 psi).

Especificaciones técnicas

• Material estándar del recipiente: acero inoxidable AISI 304.
• Material opcional: acero inoxidable AISI 316 (bajo pedido).
• Base fabricada en acero dulce y abrazadera basculante.
• Acoplador de aire de liberación rápida suministrado como estándar.
• Válvula de llenado/liberación de presión incluida.
• Válvula de bola para lavado y ventilación incluida (según descripción del modelo).
• Acoplador de aire comprimido antirretorno de serie.
• Tela incluida con cada prensa.
• Descarga del líquido vía boquilla en la base; sólidos retenidos dentro del recipiente.
• Presión de trabajo indicada en los modelos: 6,9 Bar (100 psi); aire comprimido de operación referenciado en aproximadamente 600 kPa.
• Tamaños/capacidades disponibles: 80 mm ∅ x 200 mm (1,0 L); 100 mm ∅ x 310 mm (2,4 L); 150 mm ∅ x 310 mm (5,5 L); 200 mm ∅ x 310 mm (9,7 L); 250 mm ∅ x 310 mm (15,2 L); 300 mm ∅ x 310 mm (21,9 L).
