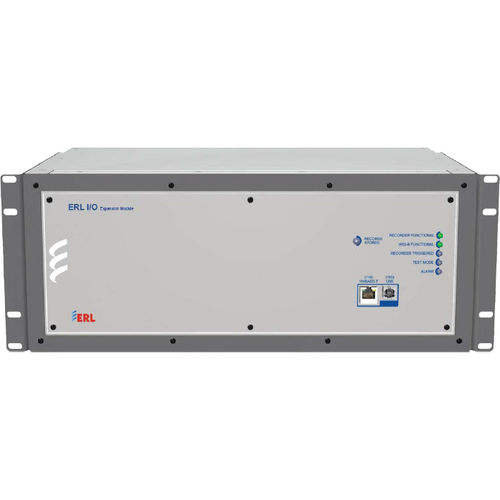

Módulo de extensión E/S ERL I/O Expansion IED

La extensión IED de la entrada-salida de ERL es una extensión digital independiente IED de la entrada-salida que apoya 128 entradas digitales físicas (SID), 15 contactos de la salida, 128 canales virtuales de la suscripción para canales virtuales que accionan y los 15 del expediente de la suscripción para los controles del contacto de la salida. La extensión IED de la entrada-salida de ERL utiliza el autobús de la estación del GANSO del IEC 61850 (acontecimiento orientado al objeto genérico de la subestación) (8-1) permitió a protocolo publicar y suscribir los mensajes binarios de la entrada-salida con los dispositivos de ERL y el otro IEDs que apoya suscripciones del GANSO del IEC 61850. El sistema de la extensión de la entrada-salida de ERL consiste sobre todo en el soporte físico de la unidad y el software de la interfaz de usuario del panel de control de TESLA. Uso La extensión IED de la entrada-salida de ERL se puede utilizar para proporcionar el acceso a hasta 128 situaciones de la entrada digital a las retransmisiones y a los registradores de ERL, y cualquier IED capaz de la suscripción del GANSO del IEC 61850. Comunicando estas situaciones de la entrada digital a IED múltiples en la red, y a SCADA, amplía el acceso a tal información mientras que proporciona una solución más rentable a añadir IED adicionales. También reduce los problemas asociados a tener estos IED múltiples comunica con uno a. En caso de pérdida en la fuente del tiempo de GPS, la extensión IED de la entrada-salida genera y proporciona la señal na modulado de 1pps IRIG-B a través de hasta 5 IED conectados, de tal modo asegurando la sincronización de tiempo a través de estos IED Uso con TESLA 4000 El registrador del sistema eléctrico de TESLA 4000 tiene disposición para que hasta 256 entradas virtuales reciban y registren la época y la situación de los acontecimientos contenidos en mensajes del GANSO del IEC 61850. Conecte la entrada-salida IED de dos ERL con un TESLA 4000 para conseguir 256 entradas adicionales de la situación. tocol
