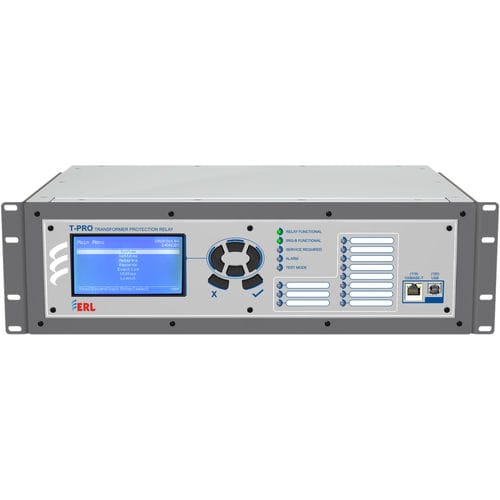

Relé de protección de sobretensión T-PRO 4000

de subtensiónde sobrecargade sobreintensidad

El relé T-PRO embebido en el bus de estación IEC 61850 proporciona una protección trifásica completa contra fallas y sobrecargas en el transformador de varios devanados, oscilografía de fallas de calidad DFR, registro de secuencia de eventos, registro de tendencias, en una solución de relé de protección totalmente integrada, con comunicaciones avanzadas en un paquete flexible y económico. El T-PRO se presenta en dos modelos con diferentes diseños para adaptarse a las necesidades específicas del mercado. El modelo 4000 es un modelo de rack de 19 pulgadas 3U o 4U, mientras que el modelo 4500 tiene un tamaño de caja E12 y cuenta con entradas de TC de doble clasificación de 1A y 5A. El modelo 4500 también tiene comunicaciones de redundancia PRP opcionales. El software de usuario es común a los dos modelos. Aplicaciones Protección de alta velocidad y control completo de transformadores de varios devanados con devanados de alta y baja tensión conectados a todos los tipos de bus, como por ejemplo, buses de anillo o arreglos de interruptores y medios Protección primaria y de respaldo de transformadores y reactores de potencia pequeños, medianos y grandes (incluyendo sobrecorriente diferencial, diferencial de tierra, de fase, de neutro y de tierra, sobretensión de fase, sobretensión de neutro, subtensión de neutro, subfrecuencia y sobrefrecuencia, y sobreexcitación) Características y ventajas Función de monitoreo de fallas para medir la duración, corriente de pico y RMS y valores acumulados de I2t para cada fase durante una falla de paso Compensación de la magnitud interna y del desplazamiento de fase, eliminando los requisitos de las conexiones externas del TC y de los TC auxiliares Algoritmo de restricción de 2º y 5º armónicos que mejora la seguridad para la energización, la entrada y el sobre flujo. Registro de fallos y registro de eventos de alta calidad
