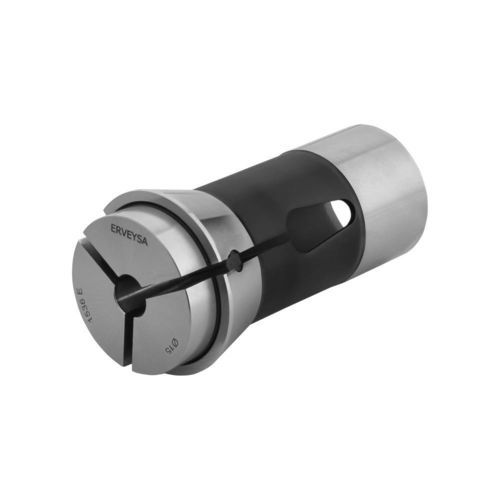

Pinza de sujeción de muelle E101 TF8 F8-577

pinzas fijasCNC

Resumen del producto
Las pinzas de longitud fija Erveysa (tipo F) proporcionan una posición de sujeción repetible y estabilidad dimensional en operaciones de torno CNC y tornos automáticos. Son adecuadas para mecanizados a alta velocidad que requieren parada de pieza precisa y sujeción constante.

Material
Estas pinzas tipo F están fabricadas en acero elástico (spring steel) con alta dureza y son aptas para trabajo hasta 290 °C.

Aplicaciones

• Tornos CNC, tornos automáticos, máquinas revolver e index
• Producción en serie de alta velocidad para piezas de pequeño diámetro
• Sectores típicos: médico, automoción, aeroespacial

Notas de diseño y uso
La elección del material y el tratamiento térmico determinan el rendimiento y la vida útil. Las pinzas de husillo principal suelen tener una ranura interior para mejorar la sujeción; las pinzas de contrapunto suelen ser sin ranura para evitar daños en las piezas mecanizadas. Para diámetros muy pequeños, las pinzas de husillo principal también pueden ser sin ranura. Para series de alta abrasión, se pueden soldar insertos de carburo en el interior de la pinza (nota: el carburo puede dañarse si la pinza recibe golpes). Se pueden aplicar recubrimientos internos para aumentar la durabilidad y la calidad superficial.

Pinzas para tornos revolver y correspondencia de códigos F
Las pinzas para revolver, index, máquinas automáticas mecánicas y CNC se designan conforme a varias normas y referencias (A15, A20, A25, 25 INDEX, A30, 36 TRAUB, A42, A60). Mapeos comunes F-code a DIN/E incluyen:

• F22 (140 E)
• F28 (148 E)
• F32 (161 E)
• F35 (163 E)
• F42 (171 E)
• F48 (173 E)
• F66 (185 E)

Pinza suiza
Las pinzas estilo suizo ofrecen sujeción precisa y repetible para operaciones de torno automático a alta velocidad y ayudan a minimizar el desgaste de la máquina en piezas pequeñas y de alta precisión, usadas en sectores médico, automoción y aeroespacial.

Pinza tipo F
Las pinzas tipo F son soluciones dead-length estándar, fabricadas en materiales templados para un agarre reproducible. Mejoran la estabilidad del proceso, reducen la variación de montaje y aumentan la productividad en operaciones de torneado automático.

Especificaciones (tabla)
Code | ø d [mm] | ø A [mm] | ø B [mm] | I [mm] | L [mm] | K [degree] | F min. – max. [mm] (circle) | F min. – max. [mm] (square) | F min. – max. [mm] (hexagon)
E101 / TF8 / F8-577 | 8 | 12 | 8 | 4.5 | 42 | 16 | 0.5-5.0 | 1.0-3.5 | 1.0-4.5
E109 / TF10 / F10 | 10 | 16 | 10 | 5.5 | 47.5 | 20 | 0.5-7.0 | 1.0-5.0 | 1.0-6.5
E116 / TF13 / F13 | 13 | 19 | 13 | 6 | 64 | 16 | 0.5-9.5 | 2.0-7.0 | 2.0-8.5
E120 / TF15 / F15 | 15 | 21 | 15 | 6 | 64 | 16 | 0.5-12.0 | 2.0-8.5 | 2.0-10.5
E1212 / TF16 / F16 | 16 | 21 | 16 | 6 | 64 | 16 | 0.5-12.0 | 2.0-8.5 | 2.0-10.5
E127 / TF18 / F18 | 18 | 25 | 18 | 6 | 67 | 16 | 0.5-13.0 | 2.0-9.5 | 2.0-11.5
E136 / F20-201 | 20 | 26 | 19 | 5 | 54 | 15 | 2,5 – 16,5 | 2,0 – 12,0 | 2,0 – 14,5
E138 / TF20 / F20-87 | 20 | 28 | 21 | 7 | 67 | 16 | 2,5 – 16,0 | 2,0 – 11,5 | 2,0 – 14,0
E140 / TF22 / F22 | 22 | 30 | 21 | 6 | 55 | 15 | 2,5 – 16,5 | 2,0 – 12,0 | 2,0 – 14,5
E144 | 25 | 34 | 25 | 6 | 65 | 15 | 2,5 – 20,0 | 2,0 – 14,5 | 2,0 – 17,0
E145 / TF25 / F25 | 25 | 35 | 27 | 10 | 77 | 16 | 2,5 – 20,0 | 2,0 – 14,5 | 2,0 – 17,5
E147 / F27-22 | 27 | 38 | 30 | 8 | 72,7 | 15 | 2,5 – 23,0 | 2,0 – 16,0 | 2,0 – 20,0
E148 / F28 | 28 | 38 | 28 | 7 | 70 | 15 | 2,5 – 23,0 | 2,0 – 16,0 | 2,0 – 20,0
E157 / TF30 / F30 | 30 | 42 | 34 | 10 | 80 | 16 | 2,5 – 25,0 | 2,0 – 18,0 | 2,0 – 22,0
EF30 / E1446 | 30 | 38 | 32 | 6 | 65 | 15 | 2,5 – 26,0 | 2,0 – 18,5 | 2,0 – 22,5
E161 / F32 | 32 | 45 | 34 | 8 | 75 | 15 | 2,5 – 25,5 | 2,0 – 18,0 | 2,0 – 22,5
E162 | 35 | 43 | 34 | 7 | 70 | 15 | 2,5 – 29,5 | 2,0 – 21,0 | 2,0 – 25,5
E163 / F35 | 35 | 48 | 38 | 8 | 80 | 15 | 2,5 – 30,5 | 2,0 – 21,5 | 2,0 – 25,5
EF37 / TF37 / E1536 | 37 | 47 | 40 | 10 | 92 | 16 | 2,5 – 32,0 | 2,0 – 22,5 | 2,0 – 27,0
E164 / F38 | 38 | 49 | 38 | 9.5 | 108 | 15 | 2,5 – 32,0 | 2,0 – 22,5 | 2,0 – 28,0
EF40 | 40 | 47 | 40 | 10 | 92 | 16 | 2,5 – 36,0 | 2,0 – 25,5 | 2,0 – 31,5
E171 / F42 | 42 | 55 | 42 | 9 | 94 | 15 | 2,5 – 37,0 | 4,0 – 26,5 | 4,0 – 32,0
E173 / F48 | 48 | 60 | 50 | 9 | 94 | 15 | 2,5 – 42,0 | 4,0 – 30,0 | 4,0 – 36,5
TF48 | 48 | 60 | 50 | 9 | 94 | 15 | 2,5 – 42,0 | 4,0 – 30,0 | 4,0 – 36,5
E177 / F58 | 58 | 70 | 60 | 9 | 94 | 15 | 3,0 – 52,0 | 4,0 – 37,0 | 4,0 – 45,0
E185 / F66 | 66 | 84 | 73 | 9 | 110 | 15 | 3,0 – 60,0 | 5,0 – 42,5 | 5,0 – 52,0
E190 / F88 | 88 | 106 | 94 | 10 | 115 | 15 | 60,0 – 80,0 | 20,0 – 56,0 | 20,0 – 69,0
E193 / F90 | 90 | 107 | 92 | 12.5 | 130 | 15 | INFO | INFO | INFO

Códigos y modelos comunes
Ejemplos: F25, F32, F37, F48, F66, 173E, 1536E, 177E, 185E, 190E, 193E, 171E, 163E, 161E, 145E; TF25, TF32, TF37, TF42, TF48, TF66.

Características técnicas

• Marca: Erveysa
• Familia de producto: Pinzas Dead-Length / Tipo F
• Material: acero elástico (templado)
• Temperatura de trabajo: hasta 290 °C
• Aplicaciones: tornos CNC y automáticos, mecanizado a alta velocidad (médico, automoción, aeroespacial)
• Opciones: soldadura de inserciones de carburo, recubrimientos interiores
• Variantes: rangos de sujeción redondos, cuadrados, hexagonales según tabla
