Ordenador de bolsillo Linux Lumia

ARM® Cortex A53Gigabit EthernetEthernet

Resumen del producto
Los productos portátiles Lumia ofrecen visualización y control local cuando el operador debe estar cerca de la parte móvil. Aplicaciones típicas: colgantes de enseñanza para robots y supervisión de movimientos manuales, permitiendo comandar y actuar manualmente al mismo tiempo.

Descripción breve

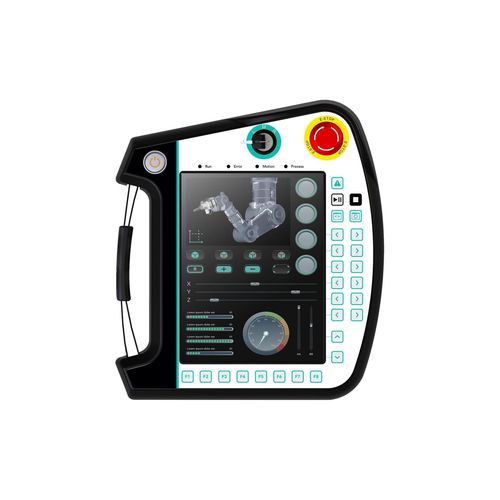

El Lumia Touch Pad es un panel de operador portátil para supervisión y control a corta distancia, adecuado para robótica y aplicaciones de movimiento manual. La conexión con el controlador se realiza mediante un cable blindado integrado (Ethernet o RS232/RS485). Las funciones de seguridad incluyen paro de emergencia y un pulsador de hombre muerto de 3 posiciones integrado. Las páginas de vídeo, el mapeo del teclado de membrana y el estado de los LED son configurables con el software Kreo HMI. Variantes disponibles: Embedded HMI, webHMI u Open para aplicaciones personalizadas.

Características

• Placa base RK3399 de 6 núcleos (Dual-core Cortex-A72 + Quad-core Cortex-A53)
• Pantalla 8" 4:3 TFT (600x800) con tacto capacitivo
• Sistema operativo: Linux Debian 10

Características adicionales

• 3 ranuras para botones y señalizadores electromecánicos de Ø 22 mm
• Pulsador hombre muerto de 3 posiciones integrado
• Cable blindado integrado con Ethernet y serie (RS232/RS485)

Versiones / Tabla clave (filas)
Header: Embedded - HMI | webHMI | Open
Product version: Touchpad (portrait) | Touchpad (portrait) | Touchpad (portrait)
O.S.: Linux Debian 10 | Linux Debian 10 | Linux Debian 10
Application software: Kreo HMI | Chromium | Open
Display Size: 8" 4:3 (600x800) | 8" 4:3 (600x800) | 8" 4:3 (600x800)
Display technology: TFT | TFT | TFT
Display Backlight: LED | LED | LED
Display Colors: 16M | 16M | 16M
Touch Technology: Capacitive | Capacitive | Capacitive
Bezel / Chassis: ABS - black | ABS - black | ABS - black
Processor: RK3399 (Dual-core Cortex-A72 + Quad-core Cortex-A53) | RK3399 (Dual-core Cortex-A72 + Quad-core Cortex-A53) | RK3399 (Dual-core Cortex-A72 + Quad-core Cortex-A53)
RAM - HMI: 2G DDR4 | 2G DDR4 | 2G DDR4
Mass storage: 16GB eMMC | 16GB eMMC | 16GB eMMC
Ethernet Port - HMI: 1*1Gb | 1*1Gb | 1*1Gb
Membrane keyboard: Handheld 31 programmable keys / Handheld / Touchpad 27 programmable keys | Handheld 31 programmable keys / Handheld / Touchpad 27 programmable keys | Handheld 31 programmable keys / Handheld / Touchpad 27 programmable keys
LEDs: 4 programmable LEDs | 4 programmable LEDs | 4 programmable LEDs
Slots: 2 slots available for mechanical buttons | 2 slots available for mechanical buttons | 2 slots available for mechanical buttons
Security: 3 positions dead-man button | 3 positions dead-man button | 3 positions dead-man button
COM Port: 1x RS232/RS485 | 1x RS232/RS485 | 1x RS232/RS485
USB Port: 1x USB2.0 | 1x USB2.0 | 1x USB2.0
Power Supply (Vdc): 12 - 32V DC | 12 - 32V DC | 12 - 32V DC
Consumption (W): 12W | 12W | 12W
Operating Temperature (°C): 0 a +50 °C | 0 a +50 °C | 0 a +50 °C
Storage Temperature (°C): -20 a +65 °C | -20 a +65 °C | -20 a +65 °C
Humidity: <90% (non condensing) | <90% (non condensing) | <90% (non condensing)
External dimensions (W/H/D) (mm): 227 x 238 x 101 mm | 227 x 238 x 101 mm | 227 x 238 x 101 mm
Weight (kg): 3 kg | 3 kg | 3 kg
Protection degree: IP65 all-around | IP65 all-around | IP65 all-around
Certifications: CE | CE | CE

Especificaciones técnicas

• Familia de producto: Lumia handheld - Touch Pad
• Pantalla: 8" 4:3 (600x800), TFT, retroiluminación LED, 16M colores, tactil capacitivo
• Procesador: RK3399 (dual-core Cortex-A72 + quad-core Cortex-A53)
• RAM: 2GB DDR4 (HMI)
• Almacenamiento: 16GB eMMC
• Red: 1 x 1 Gb Ethernet (cable blindado integrado)
• Serial: 1 x RS232/RS485 (cable integrado)
• USB: 1 x USB 2.0
• Alimentación: 12 - 32 V DC
• Consumo: 12 W
• Temperatura de funcionamiento: 0 a +50 °C
• Temperatura de almacenamiento: -20 a +65 °C
• Humedad relativa: <90% (sin condensación)
• Frontal / chasis: ABS - negro
• Dimensiones (An x Al x Pr): 227 x 238 x 101 mm
• Peso: 3 kg
• Grado de protección: IP65 alrededor
• Funciones de seguridad: paro de emergencia, pulsador hombre muerto 3 posiciones integrado
• Ranuras: 2 (o 3 según variante) para botones y señalizadores mecánicos/electromecánicos (Ø 22 mm)
• Teclado / LEDs: opciones de teclado de membrana (Handheld 31 teclas programables; Handheld/Touchpad 27 teclas programables), 4 LEDs programables
• Opciones de software: Embedded HMI con Kreo HMI, webHMI con Chromium, o plataforma Open para aplicaciones a medida
• Certificaciones: CE
