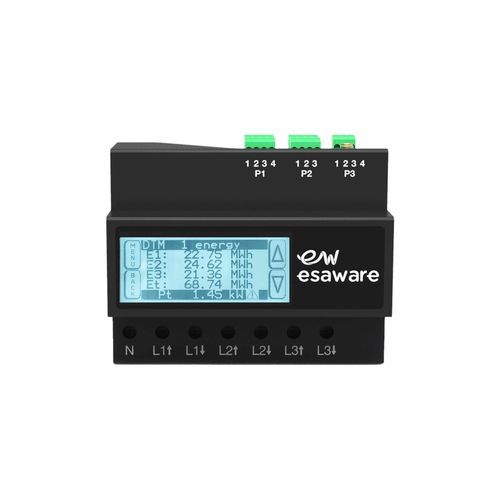

Contador de energía eléctrica monofásico EW800 series

trifásicoen riel DINRS-485

Descripción general del producto Nuestro contador distribuido está diseñado para medir con precisión el consumo energético de sistemas y máquinas. Basado en el IoT, recopila datos en tiempo real y los envía automáticamente al gestor de datos para su análisis. De ahí que promueva la eficiencia energética y la digitalización en la planta. Características

• Pantalla gráfica de 256×96 píxeles, con retroiluminación LED blanca.
• Menús intuitivos con interfaz de pantalla táctil resistiva.
• Transmisión de datos al Data Manager a través de RS485 ModBus o Radio Sub1Ghz (868MHz).
• Posibilidad de conectar hasta 250 dispositivos a un único EW900 Data Manager.
• Medidor de energía monofásico o trifásico.
• Medida de energía activa, reactiva y aparente.
• Medida de potencia activa, reactiva y aparente.
• Parámetros eléctricos medidos: corriente, tensión, potencia activa, reactiva y aparente, factor de potencia.
• Calidad de línea: armónicos (1º...51º), THD.
• Precisión: clase energía activa.
• Actualización de datos en pantalla: 1 segundo.

EW800A (DEM) DEM (Distributed Embedded Meter) con derivaciones internas para mediciones de corriente de hasta 64A, equipado con pantalla LCD táctil integrada disponible con:

• módulo de E/S integrado con 2 entradas digitales y 2 salidas digitales
• interfaz de comunicación serie RS485
• interfaz de comunicación radio RF868 MHZ

EW800A - Tabla técnica EW800A DEM Conexiones: Monofásico Trifásico 4 hilos con carga Y Trifásico 4 hilos con carga D Entradas de medida - Canales de corriente: Directa; hasta 64A (45kW) conexión trifásica; hasta 21A (15kW) conexión monofásica Entradas de medida - Canales de tensión: Directas (tensión nominal máxima fase-neutro 230Vac) Alimentación: autoalimentada Comunicación: RS485 ModBus (en todos los modelos EW800...); Radio RF868 MHz (sólo en los modelos EW800...200); Ethernet (sólo en los modelos EW800...300) Entrada/Salida digital aislada: opción de módulo de 2 E/S (configurable mediante Data Manager) y THD Medidas: Tensión (fase-neutro y fase-fase); Corriente (valores de fase y valor del neutro); Energía Activa Importada (valores de fase y valor total); Energía Activa Exportada (valores de fase y valor total); Potencia Activa Importada (valores de fase y valor total); Potencia Activa Exportada (valores de fase y valor total); Potencia Reactiva con signo (valores de fase y valor total); Potencia Aparente (valores de fase y valor total); Factor de Potencia (valores de fase y valor total); Frecuencia Análisis de armónicos: THD (en señal de tensión / corriente) Armónicos 1º ...51º (en señal de tensión / corriente) Precisión - Energía activa (según IED 62053-21): Clase 1 Precisión - Energía reactiva (según IED 62053-23): Clase 2 Precisión - Corriente y Tensión: ≤ 0,5% Pantalla: LCD (256 x 96 píxeles) y pantalla táctil resistiva Caja - Montaje: Carril DIN Caja - No. Módulos DIN: 7 Caja - Dimensiones exteriores (mm) 126 x 100 x 70 EW800B (DTM) DTM (Distributed External CTs Meter) con TC externos para mediciones de corriente, equipado con pantalla LCD táctil integrada y disponible con:

• módulo de E/S integrado con 2 entradas digitales y 2 salidas digitales
• interfaz de comunicación serie RS485
• interfaz de comunicación radio RF868 MHZ

EW800B - Tabla técnica EW800B DTM Conexiones: Monofásicas; Bifásicas; Trifásicas con neutro; Trifásicas sin neutro Entradas de medida - Canales de corriente: con transformadores de corriente externos Entradas de medida - Canales de tensión: Directas (tensión nominal máxima fase-neutro 230Vac) o con Transformador de Tensión externo (tensión nominal secundaria 100-115Vac, para aplicación BT o MT) Alimentación: 100÷230Vac Comunicación: RS485 ModBus (en todos los modelos EW800...); Radio RF868 MHz (sólo en los modelos EW800...200); Ethernet (sólo en los modelos EW800...300) Entrada/Salida digital aislada: Tensión (fase-neutro y fase-fase); Corriente (valores de fase y valor del neutro); Energía Activa Importada (valores de fase y valor total); Energía Activa Exportada (valores de fase y valor total); Potencia Activa Importada (valores de fase y valor total); Potencia Activa Exportada (valores de fase y valor total); Potencia Reactiva con signo (valores de fase y valor total); Potencia Aparente (valores de fase y valor total); Factor de Potencia (valores de fase y valor total); Frecuencia Análisis de armónicos: THD (en señal de tensión / corriente) Armónicos 1º ...51º (en señal de tensión / corriente) Precisión - Energía activa (según IED 62053-21): Clase 1 Precisión - Energía reactiva (según IED 62053-23): Clase 2 Precisión - Corriente y Tensión: ≤ 0,5% Pantalla: LCD (256 x 96 píxeles) y pantalla táctil resistiva Caja - Montaje: Carril DIN Caja - No. Módulos DIN: 5 Caja - Dimensiones exteriores (mm) 90 x 96 x 70 EW800C (DRM) DRM (Distributed External Rogowski Meter) con bobinas Rogowski externas para mediciones de corriente, equipado con pantalla LCD táctil integrada y disponible con:

• módulo de E/S integrado con 2 entradas digitales y 2 salidas digitales
• interfaz de comunicación serie RS485
• interfaz de comunicación por radio RF868 MHZ

EW800C - Tabla técnica EW800C DRM Conexiones: Monofásicas; Bifásicas; Trifásicas con neutro; Trifásicas sin neutro Entradas de medida - Canales de corriente: con bobinas Rogowski externas Entradas de medida - Canales de tensión: Directas (tensión nominal máxima fase-neutro 230Vac) o con transformador de tensión externo (tensión nominal secundaria 100-115Vac, para aplicación BT o MT) Alimentación: 100÷230Vac Comunicación: RS485 ModBus (en todos los modelos EW800...); Radio RF868 MHz (sólo en los modelos EW800...200); Ethernet (sólo en los modelos EW800...300) Entrada/Salida digital aislada: opción de módulo de 2 E/S (configurable mediante Data Manager) Medidas: Tensión (fase-neutro y fase-fase); Corriente (valores de fase y valor del neutro); Energía activa importada (valores de fase y valor total); Energía activa exportada (valores de fase y valor total); Potencia activa importada (valores de fase y valor total); Potencia activa exportada (valores de fase y valor total); Potencia reactiva con signo (valores de fase y valor total); Potencia aparente (valores de fase y valor total); Factor de potencia (valores de fase y valor total); Frecuencia Análisis de armónicos: THD (en señal de tensión / corriente) Armónicos 1º ...51º (en señal de tensión / corriente) Precisión - Energía activa (según IED 62053-21): Clase 1 Precisión - Energía reactiva (según IED 62053-23): Clase 2 Precisión - Corriente y Tensión: ≤ 0,5% Pantalla: LCD (256 x 96 píxeles) y pantalla táctil resistiva Caja - Montaje: Carril DIN Caja - No. Módulos DIN: 5 Caja - Dimensiones exteriores (mm) 90 x 96 x 70 Códigos de pedido (selección) EW800A EW800A3A100: DEM con derivaciones internas hasta 64A - pantalla LCD táctil integrada - RS485 EW800A3A122: DEM hasta 64A - E/S integradas (2 ENTRADAS / 2 SALIDAS) - pantalla LCD táctil - RS485 EW800A3A200: DEM hasta 64A - LCD táctil - RF868 MHz EW800A3A222: DEM hasta 64A - E/S 2 IN / 2 OUT - LCD táctil - RF868 MHz EW800B EW800B3A100: DTM con TA externo - LCD táctil - RS485 EW800B3A122: DTM con TA externo - E/S 2 IN / 2 OUT - LCD táctil - RS485 EW800B3A200: DTM con TA externo - LCD táctil - RF868 MHz EW800B3A222: DTM con TA externo - E/S 2 IN / 2 OUT - LCD táctil - RF868 MHz EW800B3A300: DTM con TA externo - LCD táctil - Interfaz LAN Modbus TCP/IP EW800B3A322: DTM con TA externo - E/S 2 IN / 2 OUT - LCD táctil - Modbus TCP/IP interfaz LAN EW800C EW800C3A100: DRM con bobinas Rogowski - LCD táctil - RS485 EW800C3A122: DRM con bobinas Rogowski - E/S 2 IN / 2 OUT - LCD táctil - RS485 EW800C3A200: DRM con bobinas Rogowski - LCD táctil - RF868 MHz EW800C3A222: DRM con bobinas Rogowski - E/S 2 IN / 2 OUT - LCD táctil - RF868 MHz EW800C3A300: DRM con bobinas Rogowski - LCD táctil - Interfaz LAN Modbus TCP/IP EW800C3A322: DRM con bobinas Rogowski - E/S 2 IN / 2 OUT - LCD táctil - Interfaz LAN Modbus TCP/IP Características / especificaciones técnicas

• Pantalla: LCD gráfico 256×96 píxeles con retroiluminación LED blanca; pantalla táctil resistiva.
• Medición de energía: Energía Activa, Reactiva y Aparente (importada/exportada) por fase y total.
• Potencia y parámetros eléctricos: Potencia activa, reactiva y aparente; Corriente; Tensión; Factor de potencia; Frecuencia.
• Análisis armónico: Armónicos 1º...51º y THD para tensión/corriente.
• Precisión: Clase de energía activa 1 (IEC 62053-21); Clase de energía reactiva 2 (IEC 62053-23); Precisión de corriente/tensión ≤ 0,5%.
• Tasa de actualización en pantalla: 1 s.
• Comunicación: RS485 ModBus estándar; opcional Radio RF868 MHz (200 variantes); opcional Ethernet / Modbus TCP-IP (300 variantes).
• E/S digitales: módulo opcional de 2 entradas digitales y 2 salidas digitales (configurable mediante Data Manager).
• Conexiones y tipos de entrada: shunts internos (modelos A), TC externos (modelos B), bobinas Rogowski (modelos C); tensión directa o mediante TT externo (secundario 100-115Vac).
• Fuente de alimentación: autoalimentada (modelos A) o 100÷230Vac (modelos B y C).
• Montaje: Carril DIN.
• Tamaño de la caja y módulos: Modelo A 7 módulos DIN (126 x 100 x 70 mm); modelos B/C 5 módulos DIN (90 x 96 x 70 mm).
