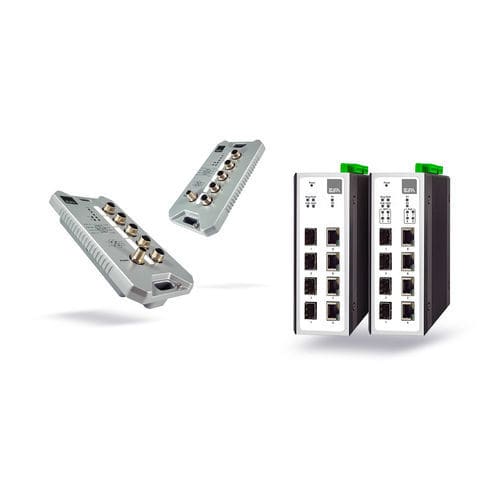

Conmutador Ethernet administrable HIDRA series

no administrable5 puertos8 puertos

Resumen
HIDRA SWITCH es una familia de switches Ethernet industriales Layer 2, disponibles en versiones unmanaged y managed, diseñada para montaje en riel DIN y operación en entornos severos. Los modelos ofrecen 5 u 8 puertos RJ45 Gigabit, amplios rangos de temperatura de operación, opciones de alimentación redundante en ciertas referencias y funciones avanzadas de gestión Layer 2 para redes industriales.

Características

• Puertos RJ45 10/100/1000 Mbps (Gigabit)
• Entrada de alimentación DC redundante y protección contra inversión de polaridad
• Carcasa metálica slim para montaje DIN‑Rail, protección IP30
• Amplio rango de temperatura de funcionamiento (según modelo: -40°C a 70°C)
• Soporte VLAN, QoS, STP/RSTP/MSTP y funciones avanzadas Layer 2

• Soporte de protocolos industriales: Modbus/TCP, Profinet, Ethernet/IP
• Certificaciones (según modelo): CE, UL, FCC, ATEX Zona 2, EN50155
• Conformidad con IEC62443 para ciberseguridad
• Versiones unmanaged y managed disponibles

Modelos unmanaged

• HIDRA05UG50000X – 5 x RJ45, 10/100/1000 Mbps, sin PoE, carcasa SECC
• HIDRA08UG80000X – 8 x RJ45, 10/100/1000 Mbps, sin PoE, carcasa de aluminio, redundancia disponible

Alimentación (Unmanaged)

• HIDRA05UG50000X: Entrada 12–52 VDC, consumo ≈6 W, conector bornes, protección inversión polaridad
• HIDRA08UG80000X: Entrada 9–48 VDC, consumo ≈4,05 W, bornes 5,08 mm 5 pines, redundancia disponible, protección inversión polaridad

Físico (Unmanaged)

• HIDRA05UG50000X: carcasa SECC, IP30, montaje DIN‑Rail, 32 x 90 x 110 mm, 420 g, LEDs: PWR1/PWR2/Alarm/RJ45 Act‑Link
• HIDRA08UG80000X: carcasa aluminio, IP30, montaje DIN‑Rail, 45,2 x 90 x 78 mm, 255 g, LEDs: PWR1/PWR2

Ambiental (Unmanaged)

• Temperatura de funcionamiento: HIDRA05UG50000X -40°C a 70°C; HIDRA08UG80000X -10°C a 70°C
• Temperatura de almacenamiento: -40°C a 85°C
• Humedad: 5%–95% sin condensación (hasta 55°C)

Seguridad / Certificaciones (Unmanaged)

• HIDRA05UG50000X: UL 61010‑2‑201, UL C1D2; ATEX Zona 2; EN50155 / EN50121‑4 (variantes ferroviarias)
• HIDRA08UG80000X: UL60950‑1 / CSA / CB (IEC62368‑1); FCC Part 15 Clase A; normas EN 55032 / EN 61000; RoHS

Modelos managed

• HIDRA08MG80000X – 8 x puertos RJ45 Gigabit, sin SFP, consola RS232 (RJ45), 2 salidas relé, DIP para control de anillo, botón de reset

Tecnología / Protocolos (Managed)

• Normas: IEEE 802.3 / 802.3u / 802.3ab / 802.3z
• Control Layer 2: IEEE802.3x, 802.1D/802.1w/802.1Q/802.1p, 802.1X, LACP
• Protocolos y servicios: IPv4/IPv6, IGMP v1/2/3, SNMP v1/v2c/v3, SSH/Telnet, DHCP client/relay, HTTP, Syslog, NTP, RMON, LLDP, IEEE1588 PTP, Profinet, Modbus/TCP y múltiples funciones de seguridad (ACL, DHCP snooping, IP source guard)

Propiedades del switch (Managed)

• Colas de prioridad: 8
• VLAN máximo: 256 (VID 1–4094)
• Tabla MAC: 16K entradas
• Tamaño buffer: 12 Mbit

Alimentación (Managed)

• Tensión de entrada: 9–48 VDC; corriente ejemplo 3.0 A @24 V
• Conector alimentación: bornes 5 pines extraíble; redundancia y protección inversión polaridad soportadas

Físico (Managed)

• Carcasa metálica, IP30, montaje DIN‑Rail
• Dimensiones: 60,3 x 137,9 x 164 mm; Peso: 1200 g
• LEDs: PWR1, PWR2, Alarm, Run, Ring, Ring Master, RJ‑45 Link/Speed

Ambiental (Managed)

• Temperatura de funcionamiento: 20°C a 70°C
• Temperatura de almacenamiento: -40°C a 85°C
• Humedad: 5%–95% sin condensación (hasta 55°C)

Certificaciones / Seguridad (Managed)

• Seguridad: UL60950‑1 / CSA / CB (IEC/EN62368‑1 & IEC/EN60950‑1)
• EMC: FCC Part 15 Clase A; EN 61000‑6‑4 / EN 61000‑6‑2; pruebas IEC 61000‑4‑x; RoHS

Especificaciones técnicas

• Familia de producto: HIDRA SWITCH – switches industriales Layer 2 unmanaged y managed
• Puertos: 5 o 8 x RJ45 según modelo; Gigabit en RJ45
• PoE: no soportado en los modelos listados
• Rangos de alimentación: 12–52 VDC (HIDRA05UG50000X); 9–48 VDC (HIDRA08UG80000X / HIDRA08MG80000X)
• Montaje: DIN‑Rail; Protección: IP30; Carcasas: SECC / aluminio / metal
• Temperaturas: operación según modelo hasta -40°C a 70°C; almacenamiento -40°C a 85°C
• Normas: familia IEEE 802.x, VLAN, flow control; Certificaciones: CE/EMC, UL, FCC, ATEX (según modelo); RoHS
• Funciones avanzadas (managed): VLAN, STP/RSTP/MSTP, QoS, ACL, SNMP v1/v2c/v3, IPv6, LLDP, IEEE1588 PTP, 802.1X, perfiles de automatización Profinet/Modbus/TCP
