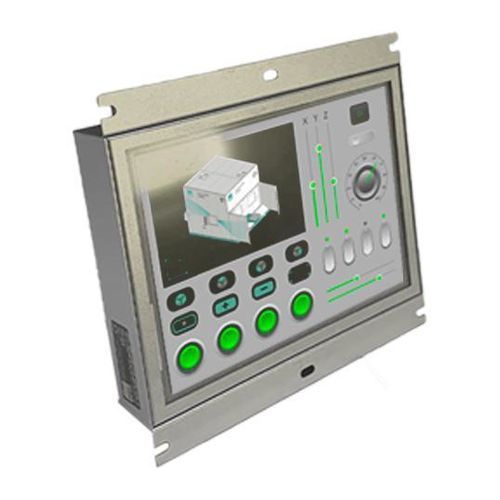

HMI con pantalla táctil capacitiva

chasis abierto1024 x 600ARM® Cortex®-A55 Quad-core

Descripción general
HMI Web embebido en configuración open frame para integración en paneles y aplicaciones OEM. La placa electrónica está montada en la parte trasera del display 7" TFT (1024 x 600) y fijada al marco mecánico para facilitar la integración en cuadros y carcasas existentes. Sistema basado en Linux Debian 11 con Kreo HMI Control panel y Chromium para la presentación de aplicaciones.

Características clave

• Pantalla: 7" TFT, 1024 x 600, 16M colores, retroiluminación LED
• Táctil: pantalla capacitiva
• Procesador: RK35568 (Quad-core Cortex-A55)
• Memoria y almacenamiento: 4 GB DDR4, 16 GB eMMC
• Conectividad: 1×1Gb + 1×100Mb Ethernet, Wi‑Fi 2.4/5 GHz (modo cliente), 1x RS232/RS485, 1x USB3.0 + 1x USB2.0
• Alimentación: 12–32 V DC, consumo típico 10 W
• Chasis: Aluminio; formato open-frame para montaje en panel
• Condiciones de funcionamiento: 0 … +50 °C; almacenamiento -20 … +60 °C; humedad <90% sin condensación

Aplicaciones
Diseñado para automatización industrial, cuadros de mando de máquinas, interfaces operador e integración OEM donde se requiere un HMI Web compacto en open-frame. Apto para retrofit y carcasas a medida.

Instalación y mantenimiento

• Diseño open-frame que permite una fácil instalación en paneles existentes o marcos personalizados
• Placa electrónica fijada en la parte trasera del display para huella compacta
• Bajo consumo y rango de funcionamiento industrial que facilitan la integración
• Pila software sobre Linux Debian 11 con Chromium y Kreo HMI Control panel para un despliegue rápido

Especificaciones técnicas

• S.O.: Linux Debian 11
• Kreo HMI Control panel
• Software de aplicación: Chromium
• Tamaño de pantalla: 7" (1024 x 600)
• Tecnología de pantalla: TFT
• Retroiluminación: LED
• Colores: 16M
• Tecnología táctil: capacitiva
• Bisel / Chasis: Aluminio
• Procesador: RK35568 (Quad-core Cortex-A55)
• RAM: 4 GB DDR4
• Almacenamiento: 16 GB eMMC
• Ethernet: 1×1Gb + 1×100Mb
• WiFi: 2.4 / 5 GHz (modo cliente)
• Puerto COM: 1× RS232/RS485
• USB: 1× USB3.0 + 1× USB2.0
• Alimentación (Vdc): 12–32 V DC
• Consumo (W): 10 W
• Temperatura de funcionamiento (°C): 0 … +50 °C
• Temperatura de almacenamiento (°C): -20 … +60 °C
• Humedad: <90% (sin condensación)
• Dimensiones externas (A/H/P) (mm): 200 x 110 x 28.35
• Peso (kg): 2 kg
