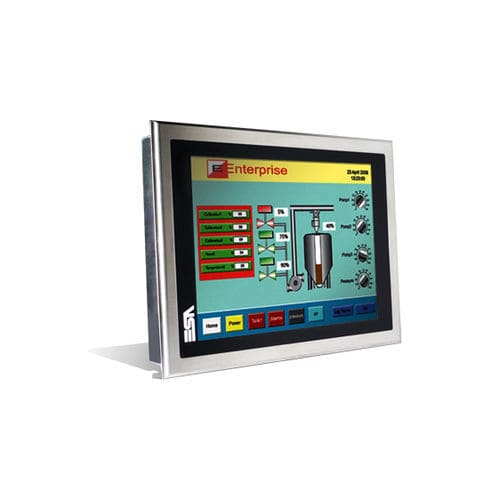

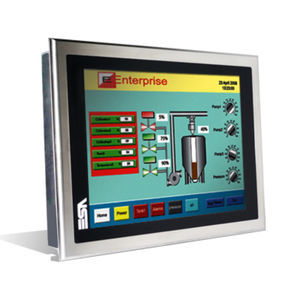

Panel PC con pantalla táctil resistiva XS7 series

TFT LCDretroiluminación LEDcon pantalla táctil

Descripción general
La familia XS7 Inox combina un embellecedor frontal de acero inoxidable de 6 mm sin juntas con componentes industriales para ofrecer Panel PCs configurables para entornos exigentes. Disponible en 12,1", 15" y 19" con pantallas táctiles True‑Flat y múltiples opciones de CPU/almacenamiento.

Descripción breve
Sistema de Panel PC durable y configurable con HDD/SSD extraíbles y RAID opcional. El frontal INOX y la superficie True‑Flat lo hacen apto para automatización industrial, alimentación, náutica y otras aplicaciones críticas.

Características

• Tamaños de pantalla táctil: 12,1" a 19".
• Embellecedor frontal 6 mm en acero inoxidable sin juntas con True‑Flat; sin LED/USB en el frontal.
• Alta flexibilidad de configuración: HDD/SSD extraíble, mSATA/CFast/CF, ranuras PCI/PCIe.
• Opciones de CPU: Atom (fanless), Celeron (fanless) y Intel® Core (iCore 2G / 6G).
• Soporte RAID (2x HDD) y discos extraíbles para mantenimiento.
• E/S: RS232 (2x), RS485 (1x), USB trasero 2.0/3.0, 2x Ethernet 1 Gb, salidas DVI/VGA/HDMI según CPU.

Tabla técnica — XS7 Dinamic iCore (modelos: XS712 / XS715 / XS719)
Tamaño de pantalla — XS712: 12,1" SVGA / XGA; XS715: 15"; XS719: 19"
Embellecedor inox — Marco inox liso y continuo 6 mm con True‑Flat; sin LED/USB en frontal
Pantalla True‑flat — Superficie frontal True‑Flat (sin LED/USB frontal)
Tecnología — TFT; Colores — 16,7 M; Retroiluminación — LED; Vida — 50.000 h (típ.)
Resolución — XS712: 800x600 (SVGA) / 1024x768 (XGA); XS715: 1024x768; XS719: 1280x1024
Tipo táctil — Resistivo analógico (5 hilos)
CPU — Variantes Intel® Core (iCore 2G / 6G); RAM hasta 16GB DDR3 (2G) o hasta 32GB DDR4 (6G)
Chipset / DMI — QM67PCH / Q170; DMI 5GT/s / DMI3 8GT/s (6G)
Almacenamiento (opt.) — HDD/SSD extraíble min. 500 GB SATA 2.5"; opciones mSATA / CFast / CF según modelo
Ranuras — PCI / 2x PCI / PCIe x1 / PCIe x16 (opciones); mPCIe 2x (iCore 6G)
Serie / USB / Ethernet — RS232: 2x; RS485: 1x; USB trasero (2.0/3.0): 4/0 (iCore 2G) - 0/4 (iCore 6G); Ethernet: 2x 1Gb RJ45 (variantes Intel)
Vídeo / Audio — DVI‑D / VGA (iCore 2G) o DVI‑D / HDMI (iCore 6G); MIC IN + Line IN + Line OUT según variante
Externos (W x H x D mm) — XS712: 336 x 256 x 81; XS715: 425 x 300 x 85,5; XS719: 508 x 384 x 92,5
Recorte (W x H mm) — XS712: 320 x 240; XS715: 393 x 275; XS719: 477 x 355
Alimentación / Consumo — 18...30 Vdc; potencia máx.: XS712 75 W, XS715 85 W, XS719 95 W; consumo según CPU/configuración
Protección / Entorno — IP69K (XS712) o IP66 frontal (XS715/XS719); Temp. operación: 0…+50 °C; Almacenamiento: -20…+65 °C; Humedad hasta 90%
Peso (aprox.) — XS712 ~5 kg; XS715 ~6,5 kg; XS719 ~11 kg
Certificaciones — CE; ATEX 2014/34/UE Grupo II Cat.3 G D Zona 2/22; normas EN 60068, EN 61000-6-2 / EN 61000-6-4

Tabla técnica — XS7 Fanless (modelos: XS712 / XS715 / XS719)
Tamaño de pantalla — XS712: 12,1" SVGA / XGA; XS715: 15"; XS719: 19"
Embellecedor inox — Marco inox 6 mm sin juntas con True‑Flat; sin LED/USB frontal
Tecnología — TFT; Colores — 16,7 M; Retroiluminación / Vida — LED / 50K horas
Resolución — XS712: 800x600 / 1024x768; XS715: 1024x768; XS719: 1280x1024
Tipo táctil — Resistivo analógico (5 hilos)
CPU (fanless) — Atom Dual Core N2800 o Celeron J1900 según configuración
RAM — Atom: hasta 4GB DDR3; Celeron: hasta 8GB DDR3L (varía por modelo)
Unidades — min. 500 GB SATA 2.5" / SSD 16 GB / CF opciones (Atom) o CFast/mSATA para Celeron
E/S — RS232: 2x; RS485: 1x; USB trasero: 4/0 (Atom) - 3/1 (Celeron); Ethernet: 2x 1Gb (según plataforma)
Expansión — PCI / PCIe / miniPCIe / mPCIe ; Wi‑Fi opcional vía PCI/PCIe/mPCIe
Alimentación / Protección — 18...30 Vdc ; consumo reducido para variantes fanless (ej. 36 W para XS712 Atom) ; IP69K o IP66 frontal según modelo
Operación / Almacenamiento — 0…+50 °C / -20…+65 °C ; Humedad hasta 90%
Certificaciones — CE ; ATEX 2014/34/UE ; normas ambientales y EMC

Especificaciones

• Familia: XS7 Inox (Panel IPC con embellecedor frontal inox 6 mm).
• Tamaños de pantalla: 12,1" / 15" / 19" ; táctil resistivo 5‑hilos True‑flat.
• Pantalla: TFT, 16,7M colores, retroiluminación LED.
• CPU: Atom, Celeron, Intel® Core (según variante).
• Memoria: 4GB–32GB según plataforma.
• Almacenamiento: soporte 2.5" SATA, SSD, mSATA/CFast/CF ; RAID y discos extraíbles disponibles.
• E/S: puertos serie, USB 2.0/3.0, 2x GbE, audio, salidas vídeo, ranuras de expansión PCI/PCIe.
• Protección: IP69K o IP66 frontal según modelo ; Temp. oper. 0…+50 °C.
• Certificaciones: CE, ATEX y normas ambientales/EMC aplicables.
