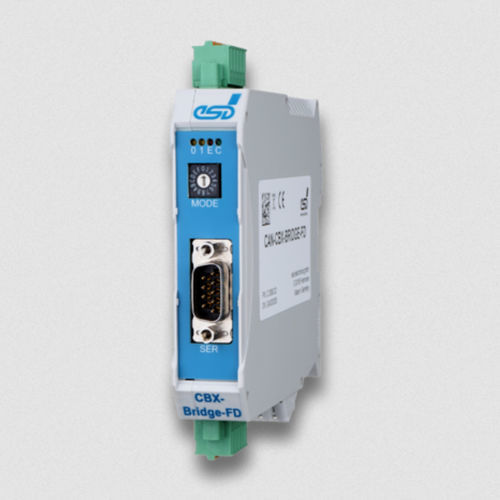

Puente CAN-CBX-Bridge-FD

Enlace de redes CAN clásicas y CAN FD • Enlace de dos redes CAN FD con almacenamiento de datos en memoria intermedia • Permite la conexión de redes CAN clásicas y CAN FD Fácil de utilizar • Configuración sencilla mediante interfaz serie y protocolo genérico • Diseñado exactamente para el fin necesario • Montaje en carril DIN Filtrado de datos y aislamiento galvánico • Los datos se pueden filtrar mediante enmascaramiento variable • Configuraciones preconfiguradas de velocidad de transmisión y ajustes de filtro de trama fácilmente seleccionables mediante interruptor giratorio • Aislamiento galvánico de las redes CAN para reducir los bucles de masa Personalización a petición • Bajo pedido también disponible para entornos difíciles (vibración, temperatura, etc.) También disponible con configuración personalizada preestablecida Conexión de dos redes CAN El módulo CAN-CBX-Bridge-FD puede enlazar dos redes CAN FD independientes diseñadas según la norma ISO11898-1:2015. Las interfaces CAN FD son totalmente compatibles con CAN y también se pueden utilizar en aplicaciones CAN clásicas. Las redes pueden funcionar con diferentes velocidades de bits. El módulo funciona con un microcontrolador, que almacena los datos CAN en una SRAM local. Programación El RS-232 se utiliza como interfaz de programación serie. La interfaz se conecta a través de un conector DSUB9. Utilizando la interfaz serie, el módulo CAN-CBX-Bridge-FD puede configurarse fácilmente mediante un terminal. La configuración se almacena de forma segura en la memoria Los parámetros configurados se conservan en una memoria no volátil aunque falle la tensión de alimentación. Interfaces CAN Las interfaces CAN FD compatibles con ISO 11898-2 permiten cada una una velocidad máxima de transferencia de datos de 8 Mbit/s, o de 1 Mbit/s para aplicaciones CAN clásicas.
