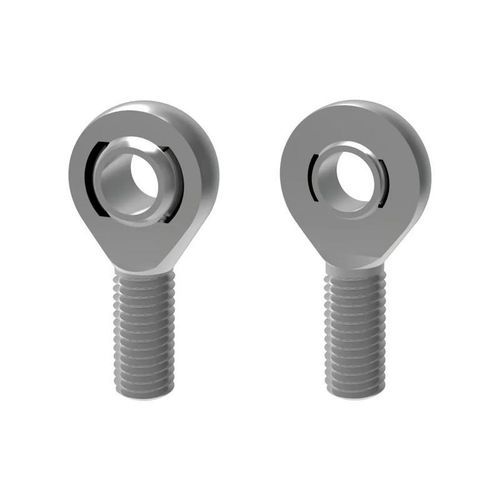

Cabeza de rótula macho SRR3550

de acerocon rodamiento de bolasde alta resistencia

Detalles del producto
Estos terminales de varilla macho para trabajo pesado terminan con un cojinete liso esférico integral y se utilizan para conectar dos varillas, cables u otros componentes. Están compuestos por un perno macho roscado en un extremo y un cojinete liso esférico integrado en el otro. El cojinete liso esférico permite el desalineamiento angular y acepta cargas radiales y axiales, lo que lo hace ideal para aplicaciones que requieren flexibilidad y capacidad de carga.

La bola del extremo de la varilla se mueve sobre una carcasa de cojinete de plástico hecha de un compuesto de nylon/Teflón relleno de fibra de vidrio. Este diseño asegura un extremo de varilla libre de mantenimiento. Los terminales de varilla con cojinete liso para trabajo pesado presentan menos fricción de movimiento inicial y casi ninguna holgura. Otra ventaja de la sustancia plástica es que puede absorber numerosas partículas extrañas, evitando daños.

Se enrosca en el componente correspondiente. También puede soportar temperaturas que van desde -30°C hasta +60°C sin perder capacidad de carga. Las temperaturas más altas reducen la capacidad de carga. Se utiliza en sistemas de dirección, sistemas de suspensión y enlaces para aplicaciones automotrices, de construcción y de automatización industrial.

• Es ideal para aplicaciones que requieren flexibilidad y capacidad de carga.

• Los terminales de varilla con cojinete liso para trabajo pesado presentan menos fricción de movimiento inicial y casi ninguna holgura.

• Puede soportar temperaturas que van desde -30°C hasta +60°C sin perder capacidad de carga.

Material
Acero
Código de serie
SRR3553, SRR3550

Variantes disponibles (Selección)

• Mano de rosca: Mano izquierda, Mano derecha
• d1 (Diámetro interior de la bola): 5.0, 6.0, 8.0, 10.0, 12.0, 14.0, 15.0, 16.0, 17.0, 18.0, 20.0, 22.0, 25.0, 30.0, 35.0, 40.0, 45.0, 50.0, 60.0
• l1 (Distancia del extremo al centro): 33.0, 36.0, 42.0, 48.0, 54.0, 60.0, 63.0, 66.0, 69.0, 72.0, 78.0, 84.0, 94.0, 110.0, 140.0, 145.0, 150.0, 163.0, 165.0, 185.0, 195.0, 210.0, 225.0
• d2 (Rosca del extremo de la varilla): M5, M6, M8, M10, M12, M14, M16, M18, M20, M22, M24, M30, M36, M39, M42, M45, M52, M60
• d3 (Diámetro de la bola esférica): 10.0, 11.11, 12.70, 13.0, 15.87, 16.0, 18.0, 19.05, 22.0, 22.22, 25.0, 25.40, 28.57, 29.0, 31.75, 34.92, 35.5, 38.10, 40.7, 42.85, 47.0, 50.75, 50.80, 53.0, 60.0, 66.0, 80.0
• l2 (Longitud de la rosca): 20.0, 22.0, 25.0, 29.0, 33.0, 36.0, 40.0, 44.0, 47.0, 51.0, 57.0, 66.0, 92.0, 94.0, 98.0, 99.0, 100.0, 110.0, 120.0, 125.0, 140.0
• d4 (Diámetro exterior de la carcasa): 18.0, 20.0, 23.0, 24.0, 28.0, 32.0, 36.0, 38.0, 42.0, 44.0, 46.0, 50.0, 51.0, 54.0, 60.0, 62.0, 70.0, 82.0, 92.0, 102.0, 112.0, 135.0

Características / Especificaciones técnicas

• Material: Acero
• Extremo de varilla libre de mantenimiento con carcasa de cojinete de compuesto de nylon/Teflón relleno de fibra de vidrio
• Absorbe partículas extrañas para evitar daños
• Rango de temperatura: -30°C a +60°C (las temperaturas más altas reducen la capacidad de carga)
• Aplicaciones: Sistemas de dirección, sistemas de suspensión, enlaces en automoción, construcción y automatización industrial
• Código de serie: SRR3553, SRR3550
