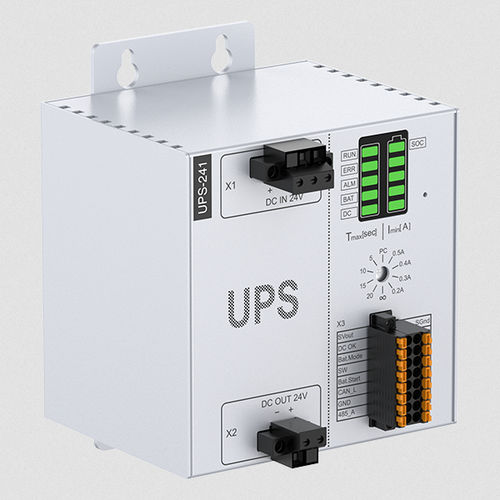

Controlador programable de automatización compacto UPS-241

en riel DINRS485para bus CAN

Detalles del producto
El UPS-241 es una solución de energía de respaldo inteligente diseñada para entornos industriales exigentes. Su misión principal es cambiar sin interrupciones y proporcionar continuamente energía estable de 24V a su equipo crítico (como PLC, HMI, servomotores, instrumentos, etc.) durante fallas de energía externas inesperadas. Crucialmente, entrega simultáneamente señales precisas de estado de energía y proporciona una ventana de tiempo de respaldo vital. Esto asegura que su equipo tenga suficiente tiempo para guardar de manera segura los datos críticos del proceso y ejecutar procedimientos de apagado ordenados, previniendo efectivamente los riesgos de pérdida de datos, fallos del sistema o daños al hardware debido a una pérdida de energía inesperada, minimizando las pérdidas por tiempo de inactividad no planificado.

Profesional, Confiable, Rendimiento Superior
El UPS-241 integra componentes de protección de grado industrial y chips de gestión de energía avanzados, utilizando supercondensadores de alto rendimiento como su núcleo de almacenamiento de energía. Esta combinación ofrece ventajas significativas: tamaño compacto para una fácil integración en gabinetes de control industrial con espacio limitado; fiabilidad excepcional resistente a ciclos frecuentes de carga/descarga y condiciones adversas; ondulación de salida extremadamente baja que asegura un funcionamiento estable del equipo alimentado, capacidad superior de anti-interferencia para un rendimiento consistente en entornos electromagnéticos complejos. La solución de supercondensador también ofrece una vida útil ultra larga (muy superior a las baterías tradicionales), reduciendo significativamente los costos de mantenimiento a largo plazo.

Interfaces Ricas, Estado Controlable
Más allá de la robusta protección de energía, el UPS-241 cuenta con abundantes interfaces I/O y soporta nativamente los protocolos de comunicación estándar Modbus RTU y CAN 2.0B. Esto permite una integración perfecta en sus redes de control industrial existentes. Puede monitorear su estado en tiempo real (por ejemplo, nivel de almacenamiento de energía, voltaje/corriente de entrada/salida), configurar parámetros de forma remota y activar con precisión la lógica de protección para el equipo alimentado. Su tiempo de respaldo se adapta a la mayoría de los equipos industriales (por ejemplo, 110s a 24W de carga, 20s a 120W de carga) combinado con una capacidad de recarga rápida (50s a plena capacidad), dándole confianza en la duración del respaldo para manejar emergencias de manera efectiva. La capacidad interna sustancial de 2520Ws del supercondensador proporciona una base energética sólida.

Robusto y Confiable
Ha sido probado según las normas IEC 60068-2-64 e IEC 60068-2-27, incluyendo pruebas de vibración aleatoria y pruebas de impacto mecánico. Estas pruebas muestran que el dispositivo puede soportar muy bien las vibraciones y los choques. Además, tiene certificación CE y FCC Clase A, lo que significa que ofrece un excelente rendimiento en términos de compatibilidad electromagnética y seguridad. Todo esto lo hace perfecto para la automatización industrial y entornos difíciles.

Características

• Supercondensador incorporado
• Soporte RS485, CAN2.0B
• Soporte de retroalimentación de estado IO
• Entrada DC24V, protección contra sobretensiones y polaridad inversa
• Instalación montada en pared o en riel DIN (Opcional)
• Soporta un entorno de trabajo de amplia temperatura -20~60℃

Especificaciones

• Entrada DC
  • Voltaje de entrada: 24VDC -15% / +20%
  • Corriente Máxima: 12A
  • Protección de entrada: Protección contra sobretensiones y polaridad inversa
• Salida DC
  • Modo de descarga: 24V DC
  • Corriente Máxima: 6A
  • Protección de salida: Protección contra cortocircuitos y sobrecorrientes
• Comunicaciones
  • RS485: 1 x RS485 Modbus RTU, Máx. 115.2Kbit/s
  • CAN2.0B: 1 x CAN BUS 2.0B, Máx. 1Mbit/s
• Interfaces IO
  • LED: 5 x LEDs, RUN(verde), ERR(rojo), ALM(naranja), BAT(verde), DC(verde); 1 x SOC
  • Código rotativo: Selección de modo
  • DC OK: Estado de la fuente de alimentación DC, salida de relé normalmente abierta
  • Bat.Mode: Modo alimentado por batería, salida NPN
  • Bat.Ready: Estado de carga completa de la batería, salida de tipo NPN
  • SW: Señal de salida (activa baja) para el control de encendido/apagado del sistema
  • Remote: Salida de encendido/apagado remoto, salida de tipo NPN
  • Bat.Start: Salida forzada de la batería, entrada de tipo NPN
  • Dev.Psts: Estado de funcionamiento del equipo receptor de energía, entrada NPN
• Supercondensador
  • Condensador: 4 x 200F-2400Ws
  • Tiempo de carga: 50s
  • Tiempo de descarga: 40s/60W o 20s/120W
• Mecánico
  • Dimensiones: 100x100x80mm (3.9x3.9x3.1in)
  • Peso Neto: 0.85kg (1.88lb)
  • Estructura: Estilo de fijación en pared o en riel DIN
• Entorno
  • Temperatura de trabajo: -20~60℃ (-4~140℉)
  • Temperatura de almacenamiento: -40~80℃ (-40~176℉)
  • Humedad relativa: 5~95% (No condensante)
  • EMC: CE/FCC Clase A
