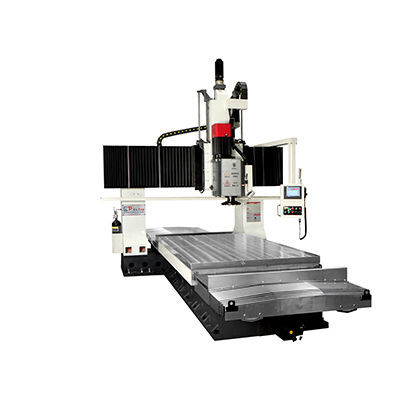

Fresadora CNC 3 ejes VM-1520NC

verticalpara aceropara hierro fundido

Descripción general del producto
Fresadora vertical CNC de doble columna diseñada para fresado de cara y fresado lateral. El control CNC en una sola configuración permite posicionado automático de carga de la pieza, medición automática y mecanizado simultáneo para reducir tiempos de inactividad manuales. Control FANUC opcional. Dos husillos con caja de engranajes para operaciones de fresado de cara y lateral que garantizan precisión dimensional y planitud.

Fotos del producto y parámetros técnicos principales
Se proporcionan imágenes y vistas esquemáticas de la serie VM que muestran la disposición de la máquina, áreas de acceso y dimensiones y parámetros principales.

Especificaciones

• Modelo: Fresadora vertical CNC de precisión de doble columna — VM-1420NC (relacionados: VM-1520NC, VM-1320NCS)
• Tamaño máximo fresado de cara: 1200 × 2500 mm
• Tamaño máximo fresado lateral: 1200 × 2000 mm
• Mesas neta / mesa electropermanente: 1200 × 2000 mm
• Peso máximo soportado: 6000 kg
• Husillo cabeza vertical: 11 kW — cono BT50 (7:24) — velocidad del eje principal 50–500 rpm — diámetro de corte 250 mm
• Cabezal de fresado lateral (engranajes/manual): potencia del husillo 22 kW — cono BT50 (7:24) — velocidades: 75 / 115 / 165 / 240 / 345 / 505 rpm — diámetro de corte 250 mm
• Velocidades de desplazamiento X / Y / Z: 0–8000 mm/min
• Motores ejes X / Y / Z: 3 / 3 / 3 kW
• Dimensiones máquina (L×A×H): 5700 × 3300 × 2100 mm — peso: aprox. 13.000 kg

Configuración

• Principal: Fresadora vertical CNC de doble columna para fresado de cara y lateral; controlador NC Mitsubishi E80 (opción FANUC); dos husillos con caja de engranajes; referencias de página: VM-1320NCS / VM-1520NC
• Elementos de configuración estándar: mesa electropermanente; limpieza automática tipo tornillo; juego de herramientas y carro; carcasa metálica semi-cerrada; refrigeración por aire para armario eléctrico; medición automática de la pieza; sistema de corte automático; sistema de presión de aire con soplado y medición automática; luz de trabajo; indicador de estado; sistema de balance por nitrógeno; interfaz hombre-máquina con protección automática, diagnóstico y visualización

Accesorios

• Fresa de cara 200 mm — 2 juegos
• Transformador (380 V a 220 V) — 1 juego

Características técnicas / especificaciones

• Familia de modelos: serie VM — referencia comercial VM-1420NC
• Capacidad fresado de cara: 1200 × 2500 mm
• Capacidad fresado lateral: 1200 × 2000 mm
• Tamaño y tipo de mesa: 1200 × 2000 mm, electropermanente
• Peso máximo soportado: 6000 kg
• Conos de husillo: BT50 (7:24) en ambas cabezas
• Rango de velocidad eje principal: 50–500 rpm; velocidades husillo lateral: 75 / 115 / 165 / 240 / 345 / 505 rpm
• Diámetro de corte (ambas cabezas): 250 mm
• Velocidades de avance X/Y/Z: 0–8000 mm/min
• Potencia motores de eje: 3 kW por eje
• Tamaño total: 5700 × 3300 × 2100 mm; peso máquina ≈ 13.000 kg
