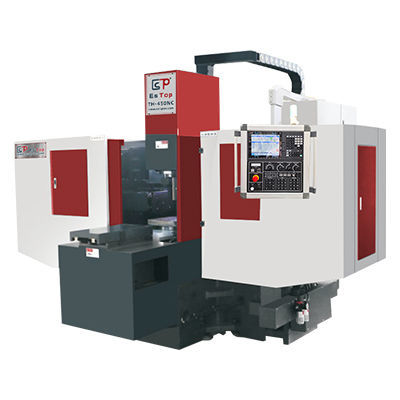

Fresadora CNC 4 ejes TH-430NC

horizontalpara aceropara aluminio

Product

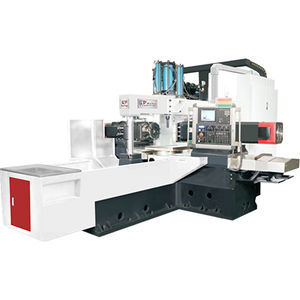

La fresadora dúplex ESTOP TH-430NC es una solución CNC de doble cabeza diseñada para el mecanizado metálico de alta precisión en formatos medianos y grandes. La máquina permite el funcionamiento simultáneo o independiente de ambos husillos para aumentar la productividad y flexibilizar los procesos.

Puntos destacados

• Modelo: TH-430NC
• Tipo de producto: fresadora CNC doble cabeza / dúplex
• Ejes de control: 4
• Husillos horizontales dobles: 2×7,5 kW, cono NT50
• Dimensiones de la mesa: 330×330 mm, carga máx. 400 kg
• Rango de anchura de corte: 15–350 mm; diámetro máximo de corte 200 mm
• Componentes de alta precisión: HIWIN, Mitsubishi, FAG, POSA

Especificaciones

• Número de ejes de control: 4
• Capacidad de corte (mm): 2×2.0
• Ancho de corte (mm): 15–350
• Dimensiones de la mesa (mm): 330×330
• Carga máxima (kg): 400
• Velocidad de husillo (variable): 50–500 rpm
• Potencia de husillo (kW): 2×7,5
• Cono de husillo: NT50
• Diámetro de corte (mm): 200
• Potencia motor ejes X/Y/Z (kW): 1,8/1,8/1,8
• Velocidad máxima de avance X/Y/Z (m/min): 8000/8000/8000
• Velocidad máxima de corte X/Y/Z: 6000/6000/6000
• Escuadra (mm/300 mm): 0,02
• Precisión dimensional (mm/300 mm): 0,02
• Depósito aceite hidráulico (L): 60
• Depósito aceite lubricación (L): 3
• Suministro eléctrico: AC380V/220, 30 KVA
• Peso neto máquina (kg): 6000

Componentes principales

• Husillo de bolas de la mesa — Cantidad: 3 — Origen: Taiwan HIWIN — Observación: transmisión estable, alta precisión, resistente al desgaste
• Guía lineal — Cantidad: 3 — Origen: rail templado por alta frecuencia — Observación: alta capacidad de carga, apto para cortes pesados
• Husillo principal (horizontal) — Cantidad: 2 — Origen: Taiwan POSA — Observación: bajo ruido, alta resistencia
• Cubierta flexible de chapa inoxidable de la mesa — Cantidad: 2 — Origen: local — Observación: antipolvo, protege guía y husillo de bolas
• Base fundida — Cantidad: 1 — Material: HT150 — Observación: buena estabilidad y resistencia al desgaste
• Unidad de lubricación automática — Cantidad: 3 — Origen: local — Observación: lubricación electrónica programada
• Línea de aceite — Cantidad: 3 — Origen: local — Observación: tubo de cobre
• Rodamientos — Origen: Germany FAG — Observación: precisión de nivel mundial
• Sistema CNC — Cantidad: 1 — Origen: Japan Mitsubishi — Observación: control de alta precisión
• Servomotores — Cantidad: 3 — Origen: Japan Mitsubishi
• Placa giratoria de alta precisión — Cantidad: 1 — Origen: Taiwan Central Star — Observación: alta precisión
• Motores de husillo — Cantidad: 2 — Origen: CTB — Observación: rendimiento multi‑velocidad
• Contactor AC — Origen: Taiwan TECO
• Relé — Origen: Japan OMRON

Aplicaciones

• Adecuada para el mecanizado de piezas metálicas de precisión, componentes de moldes, piezas estructurales y producción en serie que requiera operaciones de doble cabeza
• Empleada en automoción, maquinaria general, fabricación de moldes y talleres de mecanizado
