Software de animación Sequence-of-Operation

de seguridad

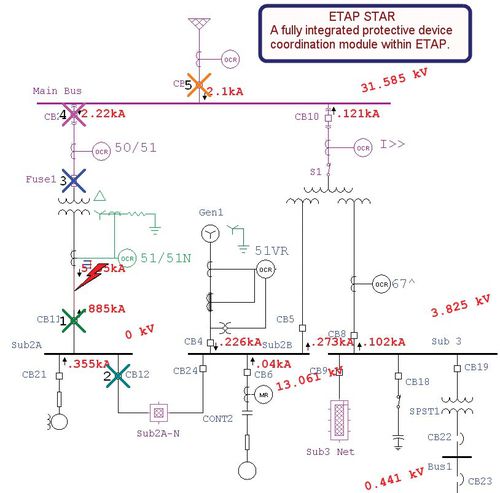

La secuencia de operación en estrella evalúa, verifica y confirma la operación y selectividad de los dispositivos de protección para varios tipos de fallas para cualquier ubicación, directamente desde el diagrama unifilar y a través de las vistas normalizadas de la curva característica de tiempo-corriente. La Secuencia de Operación proporciona una solución a nivel de todo el sistema para un tiempo de operación y un estado de los dispositivos de protección precisos y realistas, como relés, fusibles, disyuntores, dispositivos de disparo, contactores, etc. El tiempo de funcionamiento se calcula para cada dispositivo de protección en función de sus ajustes, de la característica de corriente de tiempo y de los enclavamientos para una ubicación y un tipo de fallo específicos Secuencia de operación Características clave Ubicación de la inserción de fallas definible por el usuario Visualización gráfica de la secuencia de funcionamiento del dispositivo Fallo del dispositivo y funcionamiento de la copia de seguridad Acciones detalladas de los relés (27, 49, 50, 51, 51V, 59, 67, 79, 87) Secuencia del visor de eventos Suma actual Curvas características de tiempo y corriente normalizadas (desplazadas) Fallas de fase y de tierra (simétricas y asimétricas) Dispositivo de protección intermitente a través del diagrama unifilar Colocar gráficamente un fallo en cualquier lugar del diagrama unifilar Calcular y mostrar automáticamente las contribuciones de corriente de falla en el diagrama unifilar Evaluar el tiempo de funcionamiento y el estado de los dispositivos basándose en la contribución real de la corriente de falla que fluye a través de cada dispositivo individual Animación gráfica del funcionamiento del dispositivo de protección Visualización global de las acciones de postfallo y el tiempo de funcionamiento asociado a través de un visor de eventos tabulado Comprobar el funcionamiento de los dispositivos de protección mediante el diagrama unifilar
