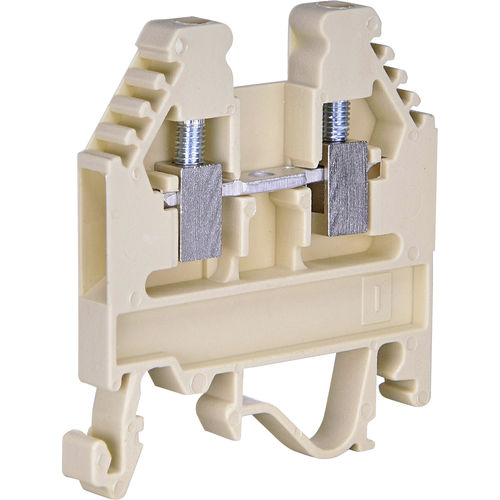

Bloque de conexión en riel-DIN 003901000

con tornillode material plásticoIEC

Elementos de la terminal Pieza de aislamiento El material del cuerpo aislante de los bornes tipo VS PA es de poliamida PA 6.6 (autoextinguible - color de de ébano según RAL 1014), que está hecho de resina de poliamida y tiene una mayor resistencia a la temperatura, está estabilizado térmicamente y es resistente al envejecimiento. La poliamida 6.6 tiene una buena estabilidad geométrica y una excelente resistencia mecánica. El cumple con la normativa según IEC 695-2-1. Es adecuado para su uso en el rango de temperaturas de -40º C a +100º C según las normas IEC 216. En el rango mencionado, el material permanece inalterado. Es resistente a aceites, grasas y sales, varias soluciones alcalinas y un bajo porcentaje de concentración de ácido. Es resistente a los microorganismos, bacterias y hongos, enzimas y termitas. El diseño del cuerpo aislante del terminal tiene en cuenta las regulaciones de aire y fugas distancias de tensión nominal según IEC 947-1. Cuerpo del terminal El cuerpo del terminal de 2,5 mm2 los elementos de conexión son de latón, otros son de acero. El cuerpo es equipado con un orificio con rosca para obtener la presión del tornillo. En la fase final de la producción los cuerpos de latón se tratan con recubrimiento de Ni y otros se tratan con recubrimiento de 12 micras de zinc y con pasivación azul. En de esta manera se obtiene protección galvánica y anticorrosiva. El cuerpo del terminal tiene excelentes características mecánicas y no están sujetos a deformaciones mecánicas en el uso normal, que están prescritas por la normativa IEC 947-1. Los cuerpos terminales están equipados con una nariz de cuerpo (excepto el cuerpo terminal VS 2.5 PA). Por lo tanto, se evita insertar cable bajo si el cuerpo del terminal está cerrado o semicerrado.
