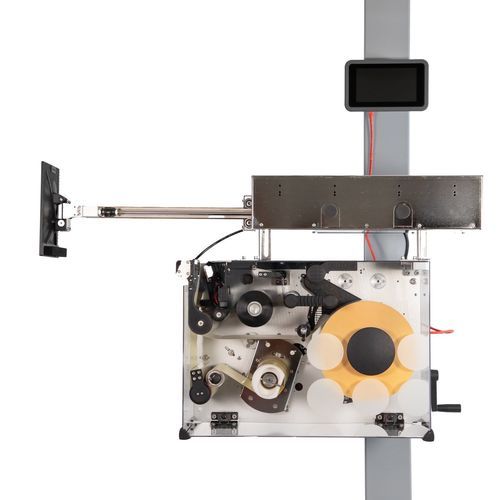

Impresora-aplicadora de etiquetas automática PTS

de etiquetaseléctrica

Resumen
Sistema de impresión y aplicación eléctrico para la impresión en tiempo real de etiquetas y su aplicación sobre productos y embalajes. Configurable con distintos aplicadores; la unidad de impresión es totalmente eléctrica y no requiere aire comprimido. Diseñado para impresión de datos variables (códigos de barras, información logística y trazabilidad) y aplicación automática sobre producto o embalaje.

Puntos clave

• Sistema Print & Apply de sexta generación desarrollado por EIDOS
• Arquitectura totalmente eléctrica — no requiere aire comprimido para la electrónica y funciones básicas de la impresora
• Solución modular y compacta pensada para líneas de producción industriales

Rendimiento de impresión
PTS ofrece altas velocidades de impresión según el material y la anchura de la cabeza de impresión.

• Hasta 1.000 mm/s en materiales plásticos
• Hasta 600 mm/s en papel estucado
• Hasta 500 mm/s en papel vélin
• Anchura de impresión hasta 160 mm (cabezal 6")

Aplicadores compatibles
Tipos de aplicadores compatibles: Linear, Rotor (p. ej. Rotor Fast) y Delta-V. Algunos aplicadores pueden requerir aire comprimido a 6 bar cuando la aplicación lo demande (pico 40 l/min, consumo medio 5–6 l/ciclo).

Características de la unidad de impresión y aplicación

• Estructura modular con cabezales intercambiables de 4", 5" o 6"
• Tecnología servoasistida Smart X-Motor (sin aire comprimido en la operación de la impresora)
• Sistema avanzado de ahorro de ribbon
• Electrónica QuickTronic X-Changer reemplazable con función hot-swap
• Gestión y diagnóstico vía navegador web desde PC, tablet o smartphone
• Interfaz HMI opcional de 7" con conexión PoE
• Bobinas de ribbon hasta 1.200 metros para mayor autonomía de producción
• Acceso rápido a componentes para mantenimiento y sustitución de consumibles
• Conectividad extensa: Ethernet, Wi‑Fi, RS232, USB, CAN Bus y entradas/salidas digitales

Opciones disponibles

• Arranque/parada de etiqueta
• Fotocélula de inicio
• Integración con PC
• Software de diseño de etiquetas
• Cables y módulos de interfaz
• Control de verificación de etiquetado
• Estructura de soporte de suelo
• Estructura de soporte puente
• Protecciones de seguridad
• Fotocélula de presencia de etiqueta en almohadilla aplicadora

Especificaciones técnicas (tabla)
Características — PTS — PTS-XT
Velocidad de impresión hasta — max 1000 mm/s — max 1000 mm/s
Tamaño etiqueta (ancho x paso) — hasta 160 x 210 mm — hasta 160 x 210 mm
Área de impresión — 107, 128 o 160 mm — 107, 128 o 160 mm
Tipo de impresión — Transferencia térmica / térmica directa — Transferencia térmica / térmica directa
Ø carrete exterior — max 250 mm — max 350 mm
Ø carrete interior — 76 mm — 76 mm
Alimentación — 48 Vdc - 320 W — 48 Vdc - 320 W
Aire comprimido — No requiere aire comprimido — No requiere aire comprimido
Códigos de barras — Todos los principales estándares 1D y 2D — Todos los principales estándares 1D y 2D
Cabezal de impresión — 4", 5" o 6" intercambiable — 4", 5" o 6" intercambiable

Aplicaciones / Sectores típicos

• Bebidas
• Química
• Cosmética
• Plásticos
• Papel y conversión
• Otros sectores industriales

Resumen técnico

• Serie / Modelo: PTS
• Tecnologías de impresión: Transferencia térmica y térmica directa
• Velocidad máxima de impresión: hasta 1000 mm/s (dependiente del material)
• Ancho máximo de impresión: 160 mm (cabezal 6")
• Ø carrete ribbon exterior: hasta 250 mm (PTS) / hasta 350 mm (PTS-XT)
• Ø interior carrete: 76 mm
• Alimentación: 48 Vdc - 320 W
• Aire comprimido: no requerido para la unidad impresora; algunos aplicadores pueden requerir 6 bar (pico 40 l/min, med. 5–6 l/ciclo)
• Interfaces: Ethernet, Wi‑Fi, RS232, USB, CAN Bus, E/S digitales; HMI opcional 7" PoE
• Módulo electrónico hot-swap y gestión basada en navegador para diagnóstico
• Bobinas ribbon hasta 1.200 m
