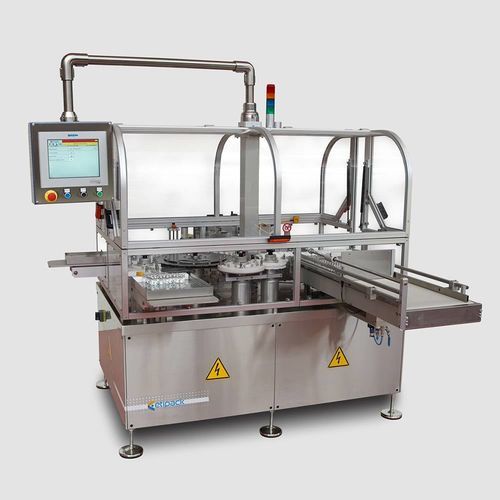

Máquina de etiquetado automática Pharma Flexi

de jeringaspara botellasde frascos

Resumen
Sistema automático de etiquetado de alta velocidad para productos farmacéuticos cilíndricos (viales, frascos, carpules, jeringas). Diseñado para funcionamiento autónomo o integración en línea, Pharma Flexi gestiona variaciones de altura y productos inestables alcanzando velocidades de etiquetado de hasta ≤ 400 pcs/min. Fabricado según directrices GMP para el sector farmacéutico.

Componentes principales y funcionamiento
El equipo incluye cinta de suministro, tornillo sin fin (coclea) para el espaciamiento, sistemas de transporte y fase, y un carrusel rotativo con alojamientos específicos cerca de la estación de etiquetado. La etiqueta se aplica en el paso y un dispositivo de rotación (DRP) completa la aplicación girando el producto. En configuración independiente dispone de una cinta de bajo grip para carga manual y bandejas de descarga para productos conformes y no conformes.

Control y verificación
Control mediante panel en brazo móvil basculante (HMI PC ASEM) y PLC Siemens S7 para diagnóstico de periféricos, gestión FailSafe, gestión de lotes e informe de eventos/alertas. Incluye estación de verificación de etiqueta con sensor UV (electroluminiscencia). Posibilidad de integrar unidad de impresión para sobreimpresión de datos variables y sistema de visión para verificación de impresión y controles OCV/OCR/código de barras.

Gestión de rechazos y salidas
Gestión avanzada de rechazos mediante dos carruseles de salida con separación por succión y un transportador de bandejas estático para segregar productos conformes y no conformes, asegurando manejo controlado de los rechazos.

Diseño y mantenimiento
Carrosel y guías se cambian manualmente sin herramientas para un cambio de formato rápido. La etiquetadora Energy 100 (tratamiento Kanigen) utiliza motor paso a paso con encoder magnético, adecuada para dispensado a alta velocidad. El panel de control facilita el acceso a esquemas eléctricos y manuales para tareas de mantenimiento.

Características

• Estructura portante en acero pintado con diseño antivibraciones y patas regulables en acero inoxidable
• Electrónica de control integrada en el cuerpo máquina (PLC Siemens S7)
• HMI PC ASEM en brazo basculante de acero inoxidable
• Botones de emergencia, reset, paro y marcha
• Cinta transportadora para alimentación con sistema de descarga manual en bandejas
• Control de carga mínima de entrada
• Coclea de alimentación con doble micro-regulación
• Doble estrella de entrada con cambio rápido de formato
• Etiquetadora especial (tratamiento Kanigen) para altas producciones; carga/descarga de bobinas y ajustes externos a las protecciones
• Dispositivo de rotación del producto (DRP) para completar la aplicación
• Barrera UV única para verificación de etiqueta (etiquetas deben reaccionar a UV)
• Bandejas estáticas de recogida para conformes y no conformes
• Control de presencia y monitorización de carga máxima de bandeja
• Sistema de aire con desconector, presostato y manómetro principal (aire no lubricado ≤ 6 bar)
• Protecciones de aluminio y policarbonato

Accesorios disponibles

• Cambios de formato: 18, 27 o 36 cavidades
• Unidad de impresión TTO con compensador por micro-regulación y contador de posición
• Control de sobreimpresión
• Control OCV / OCR
• Control de código de barras
• Sensor ultrasónico para etiquetas transparentes

Datos técnicos
Velocidad de producción* — ≤ 400 pcs/min
Modelo etiquetadora — Etiquetadora especial (tratamiento Kanigen) / Energy 100
Tamaño L × W × H — 2740 × 1940 × 2080 mm
Diámetro producto (min–max) — Ø 10,75 mm – 25,00 mm
Ø bobina exterior — ≤ 380 mm
Alimentación — 230 V, 50–60 Hz
Consumo eléctrico — 1000 W

Notas
El sistema rotativo estabiliza productos inestables y con variación de altura, permitiendo velocidades muy altas de etiquetado. Carrousel y guías permiten cambios rápidos de formato manual sin herramientas. Forma parte de la línea Etipack Pharma para etiquetado, codificación, serialización y track & trace de productos farmacéuticos.

Especificaciones técnicas (resumen)

• Velocidad de producción: ≤ 400 pcs/min
• Etiquetadora: Energy 100, etiquetadora especial (tratamiento Kanigen)
• Dimensiones máquina (L × W × H): 2740 × 1940 × 2080 mm
• Rango diámetro productos: 10,75 – 25,00 mm
• Diámetro máximo bobina: ≤ 380 mm
• Alimentación: 230 V, 50–60 Hz — Consumo: 1000 W
• Control: PLC Siemens S7; HMI PC ASEM
• Controles calidad: sensor UV para verificación de etiqueta, integración de impresión y visión para overprint/OCV/OCR/código de barras
• Gestión de rechazos: dos carruseles de salida con succión y cargador de bandejas
• Conformidad: diseñado según directrices GMP, reporte de eventos/alertas compatible CFR21
