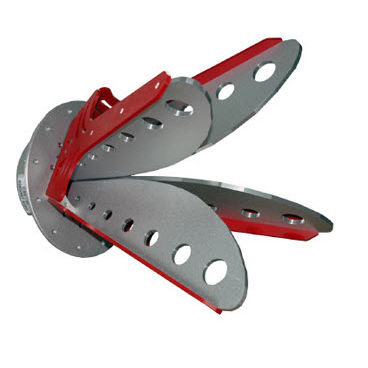

El diseño de cuatro bordes abiertos de la ETS-Lindgren 3164-08 Open Boundary Quad-Ridged Horn hace que esta antena sea única tanto en apariencia como en rendimiento. Debido a su excelente ganancia y VSWR mejorada, la 3164-08 sustituye a los modelos anteriores 3164-04 y 3164-07.
Características principales
Polarización lineal o circular (con híbrido)
Baja VSWR con ganancia mejorada
Diseño compacto
Esquemas de montaje flexibles
Brida de montaje en trípode estándar
Placa de montaje en pared opcional
Diseño de contorno abierto
Modelado numéricamente, el diseño de contorno abierto del modelo 3164 es similar al de dos antenas de guía de ondas de doble rejilla colocadas ortogonalmente entre sí.
Ideal para pruebas de baja frecuencia
El modelo 3164-08 es ideal para aplicaciones que incluyen pruebas inalámbricas UWB (3 GHz a 10 GHz) y pruebas de baja frecuencia (700 MHz a 3 GHz) para aplicaciones GSM, PCS, Wi-Fi, etc. El diseño compacto de la 3164-08 la hace ideal para su uso como antena montada en trípode o en pared.
Montaje modular
Si se desea un montaje en pared, se puede solicitar una placa de montaje en pared opcional, que ayuda a mantener la integridad del apantallamiento en la cámara.
Especificaciones físicas
Altura: 36,07 cm (14,20 pulgadas)
Profundidad: 36,58 cm (14,40 in)
Anchura: 36,07 cm (14,20 in)
Peso: 5,1 kg (11,24 lb)
Especificaciones eléctricas
Impedancia: 50
Tipo de patrón: Direccional
Polarización: Dual Lineal
---
