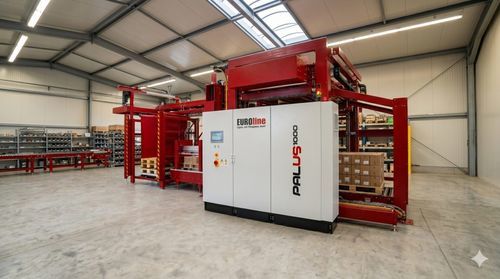

Paletizador por capas Palus 1000

por la parte superiormotorizadototalmente automático

Descripción general
Paletizador universal disponible como paletizador por capas o paletizador de placa deslizante con alimentación superior de producto para paletizado fully automatizado de alto rendimiento de cajas, bandejas, latas, estuches, sacos y productos similares.

Descripción funcional
Los productos entran en el paletizador por una o varias vías, se separan, cuentan y, si es necesario, se rotan 90°. Los espaciadores de barrera se activan por el programa según se requiera. Las capas se forman empujando sucesivamente las filas; la capa completa se traslada sobre la paleta, avanza la alfombra de rodillos o la placa de capa y la capa se coloca sobre la paleta. Cuando la paleta está completamente cargada, se expulsa para su retirada.

Características clave

• Estructura de acero universal, completamente cerrada para protección contra suciedad
• Control Siemens con gran pantalla táctil a color, fácil de usar
• Centrado motorizado de la capa en todos los lados con sensores de medida para posicionamiento preciso
• Supervisión automática de funciones críticas para alta fiabilidad del proceso
• Colocación precisa de contenedores mediante tecnología de accionamiento servo
• Compatible con palets Euro, industriales, Düsseldorf y CHEP
• Accionamientos de bajo consumo energético para reducir el consumo
• Patrones de embalaje editables por el operario para mayor flexibilidad
• Bajo mantenimiento
• Unidad de capa intermedia opcional bajo la placa de capa para colocación simultánea y preparación de la siguiente capa
• Alimentación automática de palets vacíos desde almacén del cliente o magazine integrado y ajustable (opcional)

Datos técnicos clave (resumen)

• Dimensiones de palet: 600×800 a 1200×1200 mm
• Rendimiento: hasta 6800 contenedores/h (según tipo de contenedor y patrón de embalaje)
• Altura de apilado (texto): hasta 2400 mm; Altura máxima de apilado (tabla técnica): 2000 mm
• Altura de alimentación: 2400–2800 mm
• Altura de llenado del depósito de capas intermedias: 1300 mm
• Capacidad del magazine de palets vacíos (opcional): 25 palets
• Altura de la cinta transportadora (estándar): 450 mm
• Aplicador de hojas: 2 marcos de succión con 12 ventosas cada uno
• Aire comprimido: 6–7 bar
• Tensión de alimentación: 3 × 400 V, 50 Hz
• Consumo máximo de corriente: 36 A

Tabla técnica (selección)
Rendimiento máximo | [contenedores/h] | Hasta 6800 (dependiendo del tamaño del contenedor y del patrón de embalaje)
Patrones de embalaje | | variables
Tipos de palets (estándar) | | Euro, industriales, 2 × 1/2 Euro
Altura máxima de apilado | [mm] | 2000
Altura de la cinta (estándar) | [mm] | 450
Magazine de palets vacíos (opcional) | [capacidad] | 25
Altura de alimentación | [mm] | 2400–2800
Altura de llenado del magazine de capa intermedia | [mm] | 1300
Número de ventosas en el aplicador de láminas | | 2 marcos de succión con 12 ventosas cada uno
Aire comprimido | [bar] | 6–7
Tensión de alimentación | [V] | 3 × 400, 50 Hz
Consumo máximo de corriente | [A] | 36

Especificaciones técnicas

• Nombre del modelo: Palus 1000
• Tipo: Sistema paletizador universal (paletizador por capas o paletizador de placa deslizante)
• Dimensiones de palet compatibles: 600×800 a 1200×1200 mm
• Rendimiento: hasta 6800 contenedores/h (según tamaño del contenedor y patrón de embalaje)
• Altura de alimentación: 2400–2800 mm
• Capacidad de apilado: el texto indica hasta 2400 mm; la tabla técnica indica 2000 mm máximo
• Magazine de palets vacíos: opcional, capacidad 25 palets
• Altura de llenado del magazine de capas intermedias: 1300 mm
• Altura de la cinta transportadora (estándar): 450 mm
• Aplicador de láminas: 2 marcos de succión con 12 ventosas cada uno
• Requisito de aire comprimido: 6–7 bar
• Eléctrico: 3 × 400 V, 50 Hz; consumo máximo 36 A
