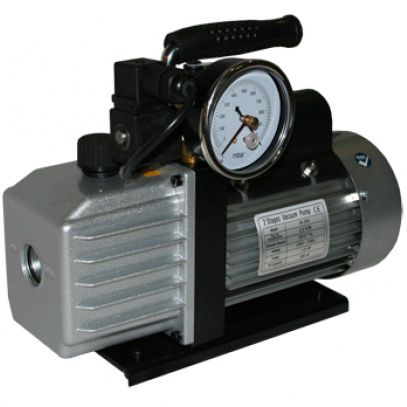

Bomba de vacío de paletas EVD-VE series

lubricadade 2 etapascompacta

Serie EVD-VE La serie EVD-VE da un alto valor a su inversión. Las bombas de la serie Eurovacuum EVD-VE son de recirculación de aceite, de una o dos etapas, refrigeradas por aire y de accionamiento directo. Son de diseño compacto y alcanzan un muy buen vacío final. Fácil instalación debido a la refrigeración por aire sin necesidad de agua de refrigeración. Las bombas son de accionamiento directo, por lo que no requieren correas. Están disponibles en una versión estándar y en una versión SV que tiene una válvula de seguridad de vacío y un manómetro en la entrada de la bomba. A petición especial podemos suministrarlos también en una versión con una válvula de gas lastre para el bombeo de gases condensables. Principio de funcionamiento La bomba de paletas rotativas selladas con aceite funciona según el principio de las paletas rotativas. El rotor está colocado excéntricamente en el cilindro de la bomba y tiene ranuras mecanizadas para paletas deslizantes. La fuerza centrífuga de la rotación empujó a las paletas fuera de estas ranuras y hacia la pared del cilindro. El gas se comprime y se empuja a la segunda etapa de la bomba (bombas de doble etapa) o directamente al escape (bombas de una etapa). La segunda etapa funciona igual que la primera. En el lado de escape de la segunda etapa el gas se comprime contra la válvula de escape en la carcasa de aceite de la bomba. El aceite es alimentado constantemente por una bomba de aceite a los cilindros desde el cárter de aceite para su sellado y lubricación.
