Anillo colector para junta rotativa de fibra óptica
de fibra ópticaelectro-ópticovía Ethernet

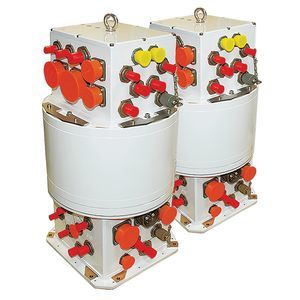

Anillo colector para junta rotativa de fibra óptica - EVERAXIS - de fibra óptica / electro-óptico / vía Ethernet
Anillo colector para junta rotativa de fibra óptica - EVERAXIS - de fibra óptica / electro-óptico / vía Ethernet
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
electro-óptico, vía Ethernet, Gigabit Ethernet, de fibra óptica, híbrido, de transmisión de datos
Estructura
de cápsula, de eje hueco, con centro hueco, de subconjuntos
Aplicaciones
industrial, para aerogenerador
Material
de carbono, de plástico, de acero inoxidable, de latón, de aluminio, de oro, de plata, de acero, de acero al carbono, de aleación, de bronce, de aleación de cobre, de metal plateado
Otras características
IP54, de bajo par, a medida, con contactos de oro, de varias vías, IP65, económico, de alta eficacia, integrado, sin contacto, para junta rotativa de fibra óptica, robusto
Tensión

Mín.: 0 V

Máx.: 1.000 V

Corriente primaria

Mín.: 0 A

Máx.: 350 A

Velocidad de rotación

Mín.: 0 rpm
(0 rad.min-1)

Máx.: 250 rpm
(1.571 rad.min-1)

Número de contactos

Mín.: 1 unit

Máx.: 30 unit

Diámetro interior

Mín.: 0 mm
(0 in)

Máx.: 60 mm
(2,36 in)

Diámetro exterior

Mín.: 10 mm
(0,39 in)

Máx.: 500 mm
(19,69 in)

Descripción

El anillo colector optoeléctrico integra una junta rotativa de fibra óptica (FORJ) con tecnología de contactos eléctricos para permitir la transferencia de datos ópticos de alta velocidad y la transmisión de potencia/signales eléctricos simultáneamente en un único conjunto giratorio.

Descripción general
  • Combina un FORJ (junta rotativa de fibra óptica) con contactos eléctricos en oro, plata o carbono para proporcionar transmisión óptica y eléctrica en un solo montaje giratorio.
  • El FORJ ofrece transmisión óptica de alta velocidad mientras que la tecnología de contactos transmite potencia y otros señales eléctricas.


Diseño y capacidades
  • Un FORJ de canal único puede integrarse directamente con la mecánica del anillo colector.
  • El montaje del FORJ está diseñado para soportar vibraciones severas.
  • El eje giratorio proporciona un paso despejado para que la fibra atraviese el conjunto.
  • Salidas personalizadas en el estator y el rotor disponibles para ajustarse a los requisitos de la aplicación.
  • Las soluciones híbridas combinan escobillas, opciones sin contacto y tecnologías de transmisión óptica en el mismo montaje.
  • Los conjuntos se someten a campañas de calificación rigurosas para entornos hostiles, cubriendo vibración, temperaturas extremas, estanqueidad y envejecimiento.


Aplicaciones clave
  • Turbinas eólicas
  • Maquinaria especial
  • Radares
  • Torretas
  • Sistemas de armas remotas (incluidos sistemas optoelectrónicos y de vídeo)


Especificaciones técnicas
  • Arquitectura híbrida: FORJ integrado + contactos eléctricos (oro, plata o carbono)
  • Óptica: FORJ compatible con altas tasas de datos; integración posible de FORJ de canal único
  • Eléctrico: tecnología de contacto para transferencia de potencia y señales; múltiples materiales de contacto disponibles
  • Mecánica: montaje del FORJ robusto frente a vibraciones severas; eje con paso despejado para la fibra
  • Personalización: configuraciones de salida de estator y rotor personalizables
  • Calificación: diseñado y probado para entornos hostiles (vibración, temperaturas extremas, estanqueidad, envejecimiento)
  • Tecnologías de transmisión compatibles: escobillas, opciones sin contacto y sistemas ópticos
