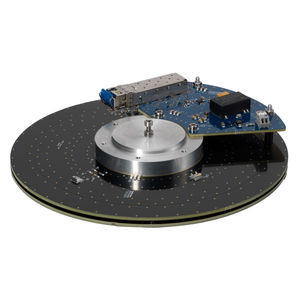

Anillo colector de transmisión de vídeo

eje pasantea medidasin contacto

Resumen de Contactless Video
La solución Contactless Video de Everaxis es un sistema rotativo de transmisión de vídeo HD sin contacto, diseñado para ofrecer alta integridad de señal, mayor robustez y mantenimiento mínimo para aplicaciones de rotación continua.

Principales especificaciones técnicas y prestaciones

• Latencia < 2×10^-6 s; jitter < 350×10^-12 s
• Ancho de banda superior a 5 Gbit
• Opción de salida óptica
• Diseño compacto para dos canales 3G‑SDI combinado con gran diámetro pasante
• Ahorro de espacio del 50 % con diámetro pasante de 30 mm frente a la tecnología de contacto estándar

Aplicaciones estratégicas

• Vehículos blindados ligeros y pesados: vigilancia 360°, sistemas de puntería, gestión de amenazas en tiempo real
• Drones y aeronaves: transmisión HD estable en entornos electromagnéticamente perturbados
• Sistemas de vigilancia naval y costera: cámaras girostabilizadas, sensores EO/IR en rotación continua
• Infraestructuras industriales y petroleras: convivencia de transmisión de vídeo y fluidos

Características técnicas / especificaciones

• 2 canales 3G‑SDI independientes (transmisión simultánea de dos flujos HD/3G‑SDI; cada canal independiente para redundancia)
• Tecnología de paso central: eje central libre para fluidos, guías de onda RF de radar o integración de un FORJ (Fiber Optic Rotary Joint)
• Transmisión de alta frecuencia y alta fidelidad: el diseño sin contacto elimina fricción/contacto, asegurando rendimiento estable de amplio ancho de banda a altas velocidades de rotación
• Sin mantenimiento: sin piezas de desgaste, sin engrase, sin reemplazo de componentes requerido
• Regeneración de señal que permite el uso de largas longitudes de cable en instalaciones exigentes
• MTBF > 300.000 h (calculado a 20°C según el estándar de fiabilidad FIDES)
