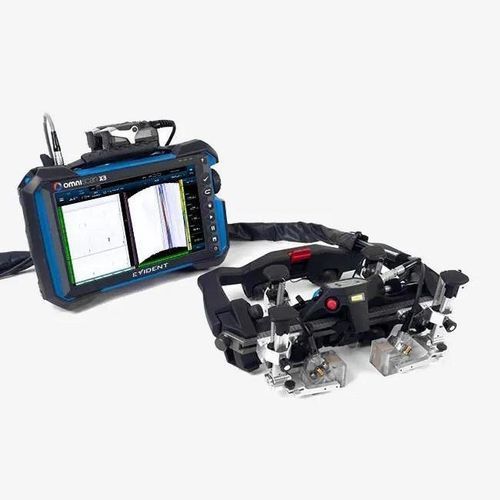

Escáner 2 ejes AxSEAM

para inspección de soldaduraspara tubossemiautomático

Escáner semiautomatizado AxSEAM para inspeccionar cordones de soldaduras longitudinales El diseño sencillo del escáner AxSEAM™, optimizado para inspeccionar cordones de soldaduras longitudinales, como en las tuberías soldadas por resistencia eléctrica (ERW), minimiza la cantidad de ajustes que se requieren al cambiar diámetros de tuberías, separar las sondas u orientar el escaneo. Un operador puede configurar y ejecutar sus escaneos de forma independiente sin necesidad de manipular o controlar el instrumento de adquisición; todo ello es posible gracias al módulo innovador ScanDeck™. Los soportes de sondas, dotados de un nuevo diseño y fáciles ajustes, soportan hasta cuatro sondas de ultrasonido multielemento (Phased Array, PA) y difracción de tiempo de vuelo (TOFD). Versátil solución multitecnológica Al ser usado con el detector de defectos OmniScan X3, el escáner AxSEAM permite monitorizaciones PA/TOFD de cordones de soldaduras longitudinales seguidas por una inspección más específica de las regiones de interés usando el método de focalización total (TFM), sin necesidad de cambiar las sondas. El método de focalización total (TFM) proporciona un enfoque uniforme en la región de interés, lo que facilita la caracterización de los defectos difíciles de detectar, típicos de dichos cordones de soldaduras por ERW, como los defectos verticales y las grietas en forma de gancho (imperfecciones de fibra invertida). Configuración flexible El escáner AxSEAM ofrece un completo sistema de escaneo, que requiere sólo pocos ajustes para intercambiar entre el escaneo longitudinal y el circunferencial en las tuberías.
