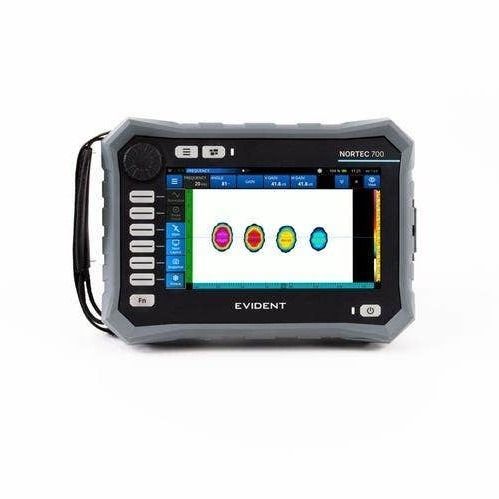

Detector de defectos de imágenes NORTEC™700

por corrientes de Foucaultpara ENDportátil

Resumen
El NORTEC 700 es un detector de defectos por corrientes de Foucault que integra ECT convencional y ECA avanzado en una sola unidad. Pensado para inspecciones exigentes en aeronáutica, defensa e I+D industrial, admite inspección de orificios para pernos, pruebas de doble frecuencia e imágenes por matriz, simplificando el ajuste y el uso en campo.

Modelos disponibles

• N700: Ensayos por corrientes inducidas convencionales (ECT) para inspecciones de frecuencia única en superficie y zonas próximas.
• N700D: Incorpora operación en doble frecuencia y funciones mejoradas para inspección de orificios para pernos.
• N700i: Integra ECT y ECA avanzado con detección automática de capas y visor de defectos.

Características clave

• Plataforma única ECT/ECA con preajustes inteligentes basados en la aplicación para configuraciones repetibles.
• Controles híbridos (teclas físicas + pantalla táctil) para operación rápida en el campo.
• Soporte de sondas ECA de nueva generación (hasta 256 canales) y capacidad de array hasta 128 intervalos temporales.
• Funciones de inspección de orificios: modo Freeze, detección automática de capas y Defect Viewer (N700i).
• Tasa de muestreo elevada y opciones de filtrado flexibles para inspecciones con escáner o manuales.
• Diseño robusto con clasificación IP65 y pruebas mecánicas según normas MIL para fiabilidad en servicio.

Sondas de nueva generación
El soporte de sondas ECA mejora la repetibilidad, garantiza calidad de señal uniforme entre sondas y simplifica la calibración. Los modelos array manejan un elevado número de canales para una imagen detallada.

Inspección de orificios y detección de capas
La detección automática de capas y el modo Freeze reducen falsos positivos en inspecciones de orificios y multiláminas. El Visor de defectos superpone imágenes del escáner para una localización precisa de indicaciones relacionadas con fijaciones.

Conectores y compatibilidad de sondas
Interfaces estándar: conector LEMO® de 16 pines (compatible POWERLINK™), conector BNC ECT con balance interno automático, conector ECA y conector I/O para integración de sistemas. El reconocimiento automático de sondas y los preajustes aceleran las puestas en marcha en campo.

Pantalla y opciones de visualización
Pantalla de 7" de alta brillo con mapeado de color mejorado y múltiples diseños seleccionables: plano de impedancia simple/dual, barrido (strip chart), vista 1:1, C-scan, C-scan waterfall, pantalla partida y vista todo-en-uno con hasta tres trazados configurables.

Integración y fiabilidad
El NORTEC 700 se integra en sistemas de inspección y soporta control remoto vía software para PC, puertos USB-C y Wi‑Fi/Bluetooth opcional. Atributos principales: IP65, rango operativo -10 °C a 50 °C, 64 GB de almacenamiento interno, hasta 30 kHz de tasa de muestreo, resolución de 32 bits y tres alarmas independientes.

Aplicaciones

• Aeronáutica: inspecciones de superficie, ruedas y orificios para pernos en MRO y OEM.
• Defensa: inspecciones de fijaciones y estructuras en condiciones de campo.
• Inspección industrial: soldaduras, intercambiadores/tubos, superficies y control de corrosión.

Características / Especificaciones técnicas

• Dimensiones: 230,7 mm × 166,9 mm × 71,9 mm
• Peso: 1,79 kg (con batería de iones de litio)
• Clasificación IP: IP65
• Batería: 600-BAT-L-2 (Li‑ion), autonomía ≥ 8 h (ECT estándar)
• Temperatura de funcionamiento: -10 °C a 50 °C (80 % HR)
• Pantalla: 7" TFT LCD (154,2 mm × 85,9 mm, diag. 177,8 mm)
• Alimentación: 24 VDC (60 W)
• Almacenamiento interno: 64 GB
• Rango de frecuencias: 5 Hz – 12,5 MHz
• Ganancia: 0–100 dB (paso 1 dB)
• Capacidad array: hasta 128 intervalos; soporte de sondas hasta 256 canales
• Tasa de muestreo: hasta 30 kHz; resolución de datos: 32 bits
• Conectividad: USB‑C, Wi‑Fi/Bluetooth (opcionales), LEMO I/O 19 pines
• Robustez: pruebas de caída, choque y vibración conforme a métodos MIL
