Detector de defectos por ultrasonido convencional EPOCH™ 700

para ENDportátildigital

Resumen
El EPOCH™ 700 es un detector de defectos por ultrasonido convencional que combina digitalización A-scan de 24 bits, pantalla táctil, perilla de ajuste dedicada y botones de acceso directo. Diseñado para inspecciones de campo, admite archivos .nde abiertos y grabación A-scan a bordo para registros de inspección digitales verificables.

Visión general
El equipo ofrece adquisición de señal de alta resolución y datos claros incluso en entornos con mucho ruido. La interfaz híbrida (pantalla táctil + perilla + botones físicos) facilita el manejo con guantes y en condiciones adversas. El soporte de .nde y los informes a bordo simplifican la transferencia y trazabilidad de datos.

Capacidades clave

• Digitalización A-scan de 24 bits con mínimo 1024 muestras por A-scan y visualización de amplitud hasta 0–800% de la altura de pantalla
• Receptor de alto rango dinámico para minimizar saturación y recorte
• Pantalla de 7 pulgadas de alta resolución para representación precisa del A-scan y superposiciones legibles
• PerfectSquare™ pulser ajustable (20 ns–5000 ns) con tensiones 100/200/300/400 V y amortiguación seleccionable
• Más de 20 conjuntos de filtros digitales (banda estrecha, banda ancha, paso bajo)
• Métodos de dimensionamiento: DAC/TCG (ASME, JIS, CNDAC, personalizado), DGS/AVG, AWS D1.1/D1.5
• Grabación A-scan a bordo hasta 30 s a 60 fps y soporte de formato .nde
• Carcasa IP65 y pruebas MIL‑STD de choque/vibración para uso en campo

Diseñado para inspectores y flujos de trabajo
Ergonomía equilibrada (≈1,8 kg con batería) para operación con una mano. Incluye visualización de trazado de rayos para configuración de piezas/soldaduras, configurador visual de dimensionamiento, 64 GB de almacenamiento interno, Wi‑Fi y Bluetooth para transferencia inalámbrica y generación de informes desde el equipo.

Aplicaciones

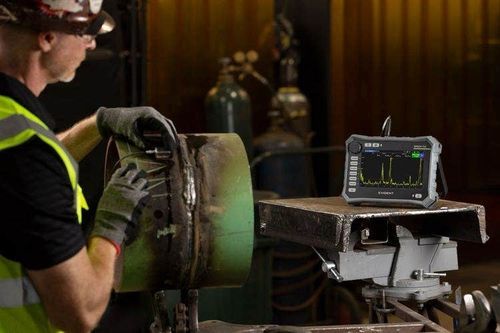

Indicado para inspección de soldaduras, inspección de materiales compuestos, inspección de componentes y metales, control de calidad en fabricación e inspecciones nucleares exigentes. Calificaciones EPRI PDI y compatibilidad con sondas calificadas (p. ej. C542, C571, C5011) para aplicaciones críticas.

Especificaciones (selección)
Dimensiones carcasa: 230,7 mm × 166,9 mm × 71,9 mm
Peso: 1,8 kg (batería incluida)
Autonomía batería: >8 horas típicas
Pantalla: TFT LCD de 7 pulgadas
Almacenamiento de datos: 64 GB interno
Tensiones de pulso: 100/200/300/400 V; pulser 20 ns–5000 ns
Profundidad A-scan: 24 bits; muestras ≥1024 por A-scan
Rango de amplitud: 0–110%, 0–400% o 0–800% FSH seleccionable
Clasificación IP: IP65
Conectividad: USB-C, Wi‑Fi, Bluetooth, conector LEMO 19 pines
