Sistema de vacío para la industria química V10K™

industrialautomáticomodular

Resumen
Alimentador de gas por vacío de baja capacidad, regulado diferencialmente, diseñado para dosificación hasta 15 kg/h. Diseño modular y montable en pared para control industrial de alimentación de gas.

Descripción principal

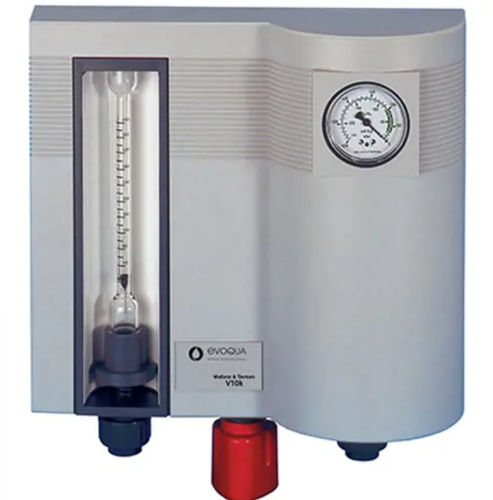

El Wallace & Tiernan® V10K™ es un alimentador remoto por vacío que incluye un regulador de vacío en el suministro de gas, una unidad de control de gas montada en pared con rotámetro para indicar la tasa de suministro, y un inyector accionado por agua que genera la fuente de vacío para accionar el sistema. El control de caudal mediante orificio en V proporciona precisión y repetibilidad comprobadas.

Aspectos destacados

• Tecnología comprobada con larga vida útil
• Control de caudal por orificio en V que asegura precisión y repetibilidad
• Diseñado para facilitar el mantenimiento — componentes de fácil acceso

Características

• Cambio automático integrado a un suministro de gas fresco para operación continua
• Grandes caudalímetros de 5" y 10" para lectura clara e indicación precisa de la tasa de suministro
• Opciones de control flexibles, desde manual hasta totalmente automático
• Relación de turndown de 20:1 en operación manual y automática
• Opción de montaje en pared para instalación compacta

Beneficios

• Control totalmente automático opcional mediante controlador de proceso o control por actuador 4–20 mA
• Las versiones con control manual pueden adaptarse para control automático (posicionador eléctrico)
• La relación 20:1 reduce la necesidad de ajustes in situ para cubrir caudales mínimos/máximos

Especificaciones técnicas

• Capacidad máxima Chlorine: 15 kg/hr
• Capacidad máxima Sulfur Dioxide: 10 kg/hr
• Capacidad máxima Carbon Dioxide: 8 kg/hr
• Capacidad máxima Ammonia: 5 kg/hr
• Capacidad de dosificación hasta 15 kg/hr (declaración de diseño del producto)
• Control de caudal por orificio en V para precisión y repetibilidad
• Regulador de vacío en el suministro de gas, unidad de control de gas montada en pared con rotámetro, inyector accionado por agua como fuente de vacío
• Cambio automático integrado de suministro de gas
• Grandes caudalímetros (5" y 10") para indicación precisa
• Control: manual a totalmente automático (incluyendo control de actuador 4–20 mA)
• Relación de turndown: 20:1
• Montaje en pared; componentes diseñados para facilidad de mantenimiento
