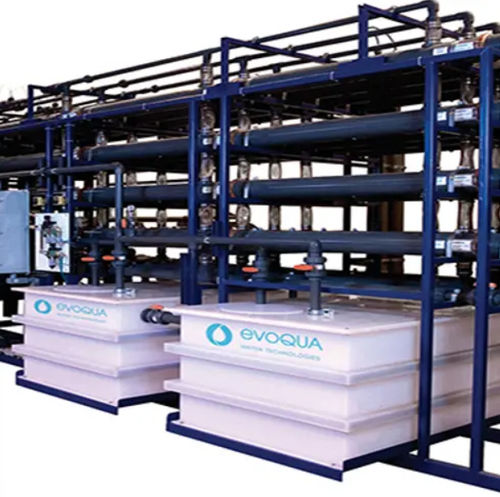

Unidad de autofiltración de membrana EF/EFC series

Patín compactoderraparpara el tratamiento de aguas residuales

Descripción general
Los sistemas de microfiltración Memtek EFC-Series están diseñados para el tratamiento de aguas residuales y la filtración de procesos. Emplean membranas tubulares de flujo cruzado patentadas para eliminar contaminantes precipitados y proporcionar un filtrado apto para vertido, reutilización en enjuagues no críticos o como alimentación para ósmosis inversa (OI). El diseño modular permite unidades independientes, trenes combinados o integración con equipos existentes. Usados como alimentación de OI, la recuperación típica en planta es del 75–90 %. Las unidades estándar E-Series admiten caudales de hasta 400 gpm; hay diseños a medida para mayores capacidades. Estos sistemas ofrecen separación continua sólido/líquido y operación simplificada.

Sistemas avanzados de filtración por membrana EF
El paquete EF básico, montado sobre skid, es compacto e incluye los componentes principales de proceso y limpieza. Elementos clave:

• Módulos de membrana (membranas tubulares de flujo cruzado propietarias)
• Bomba de recirculación
• Bucle de limpieza in situ
• Mecanismo de retropulso (backpulse)
• Instrumentación y control

Sistemas avanzados de filtración por membrana EFC
La configuración EFC amplía el skid EF añadiendo funciones de recirculación y manejo de lodos. El sistema EFC incluye:

• Tanque de recirculación con control de nivel
• Deflectores anti-remolino
• Bomba de transferencia de lodos

Sistemas de reacción RX y RXP
Los sistemas de reacción RX/RXP son tanques listos para proceso, diseñados para soportar reacciones químicas y mezcla antes de la separación por membrana. Características típicas:

• Tanques resistentes a la corrosión
• Mezcladores de servicio pesado
• Bombas dosificadoras
• Monitores y controladores de reacción química
• Controles de nivel y alarmas
• Entradas, desbordamiento y tomas de drenaje
• Painel de control
• Plataforma de acceso y cubiertas

Materiales de construcción
Los sistemas están fabricados para resistencia química y a la abrasión. Detalles de construcción:

• Membranas: membranas tubulares de fluorocarbono — no obstruyen, resistentes a la abrasión y al cloro
• Tanques de proceso: resinas epoxi reforzadas con fibra de vidrio (FRP) o polietileno de alta densidad (HDPE)
• Componentes en contacto: PVC, polipropileno, nylon, acero inoxidable u otros materiales resistentes a la corrosión

Especificaciones técnicas

• Capacidad estándar E-Series: hasta 400 gpm (unidades estándar); diseños personalizados disponibles para mayores caudales
• Calidad del filtrado: apto para vertido, reutilización en enjuagues no críticos o como alimentación a OI
• Recuperación OI: cuando se usa como alimentación a OI, reciclaje típico en planta 75–90 %
• Modo de separación: separación continua sólido/líquido mediante membranas tubulares de flujo cruzado
• Componentes del sistema EF: módulos de membrana, bomba de recirculación, bucle de limpieza, backpulse, instrumentación y control
• Añadidos EFC: tanque de recirculación, control de nivel, deflectores anti-remolino, bomba de transferencia de lodos
• Materiales de construcción: membranas de fluorocarbono; tanques en FRP epoxi o HDPE; partes húmedas en PVC, polipropileno, nylon, acero inoxidable
