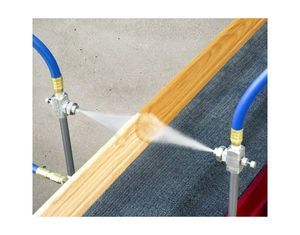

Boquilla de atomización SF8010SS

de airede acero inoxidablecon sifón de alimentación

Resumen Las boquillas atomizadoras de patrón circular alimentadas por sifón de EXAIR en 1/8 FNPT, 1/4 FNPT y 1/2 FNPT son ideales cuando no hay presión de líquido disponible y se requiere una capa fina en una zona específica. La tasa de flujo es ajustable mediante la válvula reguladora. Las boquillas por sifón funcionan mejor con una altura de succión de 36" (914 mm) o menos. Al ser alimentadas por sifón, el flujo de aire comprimido succiona el líquido y lo mezcla internamente. El caudal de líquido depende tanto de la gravedad/altura de succión como del flujo de aire. Las boquillas de patrón circular alimentadas por sifón proporcionan el mayor flujo de líquido de entre las boquillas por sifón. Pueden utilizarse por sifón o por gravedad para aplicaciones sin presurizar.

Aplicaciones

• Lavado
• Aclarado
• Recubrimiento
• Enfriamiento
• Temple
• Humedecimiento (mojado)
• Humidificación
• Control de polvo

Ventajas

• Totalmente ajustable
• Maximiza la dispersión del líquido
• Minimiza el consumo de líquido
• Construcción totalmente en acero inoxidable
• Compacta
• Versátil
• Tapas de aire y líquido intercambiables
• Minimiza el consumo de aire
• Atomización fina

Materiales

• Acero inoxidable tipo 303 - Todas las boquillas atomizadoras EXAIR están construidas en acero inoxidable tipo 303, resisten altas temperaturas y ambientes corrosivos. Diseñadas para entornos con una temperatura máxima de servicio de 800°F (426°C).

Accesorios Hay soportes de montaje disponibles para los modelos 1/8 FNPT, 1/4 FNPT y 1/2 FNPT. Los soportes proporcionan un montaje seguro para las boquillas atomizadoras EXAIR y están construidos en acero inoxidable tipo 301.

Dimensiones y rendimiento - Modelos 1/8 FNPT (filas seleccionadas)
Encabezado: Modelos: SR8010SS | SR8020SS | SR8030SS
Presión de aire (PSI): 10 | 20 | 40 | 60 (BAR correspondientes: 0.7 | 1.4 | 2.8 | 4.1)
Flujo de aire (SCFM): SR8010SS: 0.48 @10psi, 0.68 @20psi, 1.35 @40psi, 2.12 @60psi
Flujo de aire (SLPM): SR8010SS: 13.6 @10psi, 19.2 @20psi, 38.3 @40psi, 59.9 @60psi
Ejemplos de columna de gravedad (18" / 46 cm / 12" / 30 cm / 6" / 15 cm): las filas muestran el flujo de líquido (gpm o unidades indicadas en la tabla) en relación con la presión de aire y el modelo; los datos permiten seleccionar según el flujo requerido.
Ejemplos de altura de sifón (4", 10 cm, 8", 20 cm, 12", 30 cm, 24", 61 cm, 36", 91 cm): la tabla proporciona valores de flujo de líquido por modelo y presión de aire que permiten predecir el rendimiento según la altura de sifón.

Dimensiones y rendimiento - Modelos 1/4 FNPT (filas seleccionadas)
Encabezado: Modelos: SR1010SS | SR1020SS | SR1030SS | SR1040SS
Presión de aire (PSI/BAR): 10(0.7) | 20(1.4) | 40(2.8) | 60(4.1) | 80(5.5)
Flujo de aire (muestra SCFM): SR1010SS: 0.5 @10psi, 0.7 @20psi, 1.2 @40psi, 1.6 @60psi; equivalentes SLPM en la tabla.
Las tablas de columna de gravedad y altura de sifón incluidas en la fuente muestran caudales de líquido para múltiples alturas de columna (18", 46 cm, 12", 30 cm, etc.) y alturas de sifón a diversas presiones para cada modelo.

Dimensiones y rendimiento - Modelos 1/2 FNPT (filas seleccionadas)
Encabezado: Modelo SR5010SS (1/2 FNPT)
Presión de aire (PSI/BAR): 20(1.4) | 30(2.1) | 40(2.8) | 50(3.4) | 60(4.1) | 70(4.8) | 80(5.5)
Flujo de aire (SCFM): SR5010SS: 19.3 @20psi, 25.2 @30psi, 32.8 @40psi, 36.7 @50psi, 42.2 @60psi, 47.7 @70psi, 52.9 @80psi
Flujo de aire (SLPM): SR5010SS: 547 @20psi, 714 @30psi, 929 @40psi, 1039 @50psi, 1195 @60psi, 1351 @70psi, 1498 @80psi
Los valores de columna de gravedad y altura de sifón incluidos en las tablas fuente proporcionan números de flujo de líquido detallados por presión y altura de sifón/columna para SR5010SS y modelos 1/2 FNPT relacionados.

Notas de uso La tasa de flujo es ajustable mediante la válvula de regulación en la boquilla. El flujo de líquido depende de la gravedad/altura de succión y del flujo de aire. Mejor rendimiento cuando la altura de sifón es de 36" (914 mm) o menos.

Especificaciones técnicas

• Brand: EXAIR
• Ejemplos de modelos: SR1010SS (modelo mostrado), SR5010SS y otras variantes de la serie SR (múltiples tamaños FNPT)
• SKU del producto mostrado en la página: PSR1010SS
• Opciones de entrada / conexión de aire: 1/8 FNPT, 1/4 FNPT, 1/2 FNPT
• Tipo de alimentación: alimentado por sifón o por gravedad para líquidos no presurizados
• Altura de succión del sifón (máx. recomendada): 36" (914 mm) o menos para mejor rendimiento
• Material: construcción en acero inoxidable tipo 303
• Temperatura máxima de funcionamiento (material): 800°F (426°C)
• Control de flujo: ajustable mediante la válvula reguladora
• Aplicaciones típicas: lavado, enjuague, recubrimiento, enfriamiento, temple, humectación, humidificación, control de polvo
• Precio (sin impuestos) mostrado en la página para una configuración principal: 228 (USD)
