Tubo vórtex para punto frío 3808

para aire frío

Descripción
Solución probada para reducir paradas y aumentar la productividad en operaciones con piezas pequeñas expuestas al calor. El Mini Cooler™ de EXAIR genera un chorro de aire frío focalizado para prevenir la acumulación de calor en herramientas y piezas. Eficaz en procesos de alta velocidad para evitar quemaduras, fusión y roturas por calor. Funcionamiento silencioso sin piezas móviles. Disponible con una o dos salidas frías.

Aplicaciones

• Enfriado de pequeñas herramientas
• Enfriado de agujas
• Enfriado de cuchillas
• Rectificado de lentes

Ventajas

• Bajo coste de instalación y operación
• Aumenta las tasas de producción
• Mejora las tolerancias dimensionales
• Silencioso y compacto; sin piezas de desgaste

Accesorios
5904 - Mini Cooler™ Single Point Hose Kit (incluido con 3808)
5905 - Mini Cooler™ Dual Point Hose Kit (incluido con 3308)
9003 - Separador filtro con drenaje manual, 1/4 NPT (incluido con 3808)
9012 - Válvula de cierre manual, 1/4 NPT
9027 - Filtro de eliminación de aceite, 1/4 NPT, 24 SCFM (680 SLPM)

Sistemas

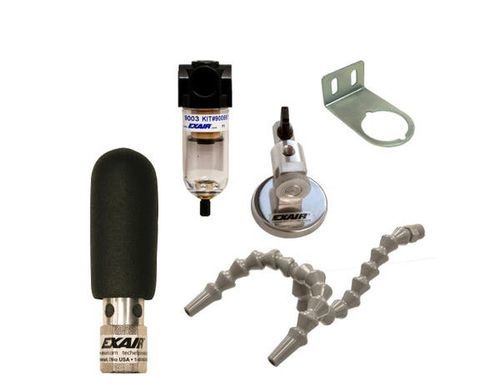

Están disponibles dos sistemas: el modelo 3808 (una salida fría) incluye el Mini Cooler™, el Mini Single Point Hose Kit, base magnética giratoria y separador filtro con drenaje manual con soporte de montaje. El modelo 3308 (dos salidas frías) incluye el Mini Cooler™, el Mini Dual Point Hose Kit, base magnética giratoria y separador filtro con drenaje manual con soporte de montaje.

Cómo funciona
El Mini Cooler™ utiliza un tubo vortex que convierte un pequeño caudal de aire comprimido en dos corrientes concéntricas en sentido contrario. Las corrientes intercambian calor, produciendo aire frío en un extremo y aire caliente en el otro. Una manguera flexible dirige la corriente de aire frío hacia la superficie objetivo.

Especificaciones técnicas

• Modelo / SKU que se muestra en esta página: P3808
• Configuraciones: salida fría simple (3808) o salida fría doble (3308); modelo Mini Cooler™ solo referenciado (3708)
• Salida de aire frío (resumen): ~20°F (-7°C) corriente de aire frío para prevenir acumulación de calor
• Valor en tabla de rendimiento: Temperatura salida 16°F (-9°C)
• Consumo de aire: 8 SCFM (227 SLPM) — condiciones de aire de suministro referenciadas a 100 PSIG (6,9 BAR) & 70°F (21°C)
• Nivel sonoro: 76 dBA medido a 3 ft (914 mm)
• Conexión de entrada: 1/4 NPT
• Funcionamiento: sin piezas móviles; operación silenciosa
• Opciones de kit de manguera incluidas: Salida fría simple o Salida fría doble
