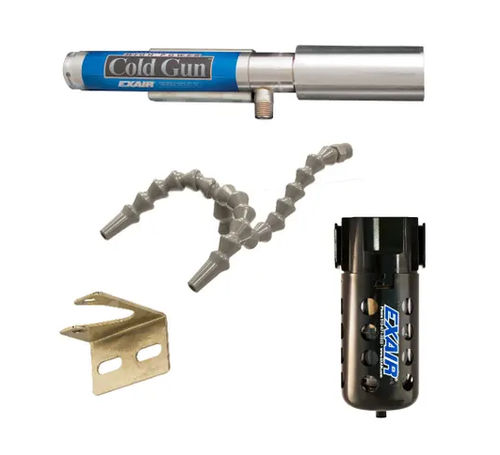

Boquilla de aire frío Model 5015

de refrigeraciónpara máquina herramienta

Descripción general
El Cold Gun Only (P5015) es un equipo de enfriamiento por vórtice enviado sin el kit de manguera ni el filtro/separador que se incluyen en los sistemas completos Cold Gun. Genera una corriente de aire limpio y frío aproximadamente 54°F (30°C) por debajo de la temperatura de suministro. Funciona de forma silenciosa y sin piezas móviles, y está diseñado para operaciones de mecanizado y procesos de enfriamiento cuando no es posible usar refrigerantes líquidos. Disponible en versiones Estándar y Alta Potencia.

Aplicaciones

• Afilado de herramientas
• Molienda de brocas y fresas
• Fresado de contornos (routing)
• Molienda de penetración y de formas
• Milling
• Molienda superficial
• Taladrado
• Molienda de neumáticos
• Sierras de cinta
• Mecanizado de plásticos
• Corte por láser
• Enrolladores de enfriamiento (chill rolls)
• Fijado de adhesivos termofusibles

Ventajas

• Mejora las tasas de producción
• Evita el sobrecalentamiento de las piezas
• Prolonga la vida útil de las herramientas y reduce las fracturas
• Mejora el control de tolerancias
• Evita el emborronado de metales y plásticos
• La pieza terminada queda seca
• Elimina la obstrucción de la muela
• Bajo coste operativo (no requiere refrigerante)
• Compacto, ligero y portátil
• Sin piezas móviles — libre de mantenimiento
• Funcionamiento silencioso
• Funciona únicamente con aire comprimido (no requiere electricidad)

Accesorios (descripción)

• Kit de manguera de punto único — flujo concentrado para taladrado y rectificado
• Kit de manguera de doble punto — cobertura amplia para sierras de cinta, fresado, chill rolls y fijado de adhesivos termofusibles

Sistemas Cold Gun (ejemplos disponibles)

• Modelo 5215 Cold Gun System (una salida fría) — incluye Cold Gun, Kit de manguera de punto único, boquilla cónica 3/8" (10 mm), boquilla ventilador 1-1/4" (32 mm), filtro separador con drenaje manual
• Modelo 5315 Cold Gun System (dos salidas frías) — incluye Cold Gun, Kit de manguera de doble punto, (2) boquillas cónicas 1/4" (6 mm), (2) boquillas ventilador 1" (25 mm), filtro separador con drenaje manual
• Modelo 5230 High Power Cold Gun System (una salida fría) — incluye High Power Cold Gun, Kit de manguera de punto único, boquilla cónica 3/8" (10 mm), boquilla ventilador 1-1/4" (32 mm), filtro separador con drenaje automático
• Modelo 5330 High Power Cold Gun System (dos salidas frías) — incluye High Power Cold Gun, Kit de manguera de doble punto, (2) boquillas cónicas 1/4" (6 mm), (2) boquillas ventilador 1" (25 mm), filtro separador con drenaje automático

Rendimiento
Rendimiento Cold Gun
5215 Cold Gun | Presión de suministro: 100 PSIG / 6.9 BAR | Consumo de aire: 15 SCFM / 425 SLPM | Nivel sonoro: ~70 dBA
5315 Cold Gun | Presión de suministro: 100 PSIG / 6.9 BAR | Consumo de aire: 15 SCFM / 425 SLPM | Nivel sonoro: ~70 dBA
5230 High Power Cold Gun | Presión de suministro: 100 PSIG / 6.9 BAR | Consumo de aire: 30 SCFM / 850 SLPM | Nivel sonoro: ~82 dBA
5330 High Power Cold Gun | Presión de suministro: 100 PSIG / 6.9 BAR | Consumo de aire: 30 SCFM / 850 SLPM | Nivel sonoro: ~82 dBA

Cómo funciona (resumen)
El Cold Gun emplea un tubo vórtice para dividir el aire comprimido en una corriente caliente y otra fría. Se incorpora aire secundario; la corriente caliente se descarga por un escape silenciado y la fría se envía mediante una manguera flexible al punto de uso. Una base magnética facilita el montaje y la portabilidad.

Características / especificaciones técnicas

• Nombre comercial / serie: Cold Gun Only
• Versiones disponibles: Standard Cold Gun y High Power Cold Gun
• Descenso de temperatura: 54°F (30°C) por debajo de la temperatura de suministro
• Presión de suministro recomendada: 80–100 PSIG (5.5–6.9 BAR)
• Consumo de aire (estándar): 15 SCFM (425 SLPM)
• Consumo de aire (alta potencia): 30 SCFM (850 SLPM)
• Nivel sonoro (estándar): ~70 dBA
• Nivel sonoro (alta potencia): ~82 dBA
• Funcionamiento: enfriamiento por vórtice; silencioso; sin piezas móviles
• Envío: este producto Cold Gun Only se envía sin kit de manguera ni filtro/separador
• SKU: P5015
• Precio mostrado en la página: 438 USD
