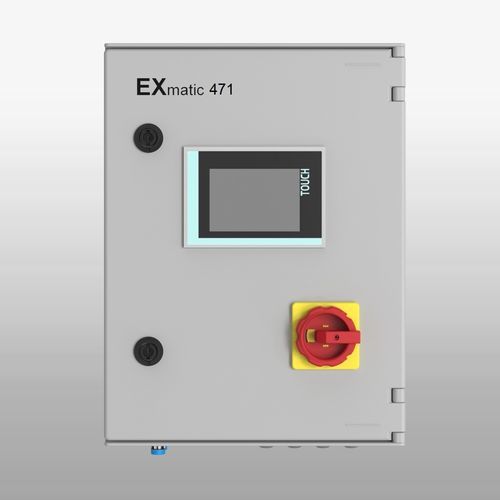

Unidad de control con visualización EXmatic 471

para soporte de sonda retráctilprogramableautónoma

Resumen
EXmatic 471 es una unidad de control electropneumática diseñada para la operación totalmente automática de cajas de sonda retráctiles de la serie EXtract 8XX. En combinación con una caja EXtract 8XX, la unidad desplaza el sensor fuera del proceso a una posición de mantenimiento para limpieza automática, inspección, calibración o sustitución. Los ciclos de limpieza y las funciones adicionales son programables. Los contactos de salida permiten la integración con sistemas de control de procesos para arranque externo y monitorización. EXmatic 471 es un sistema abierto y autónomo compatible con cualquier transmisor.

Ventajas

• Puntos de medida totalmente automáticos
• Extiende la vida útil del sensor y reduce el esfuerzo de mantenimiento
• Sistema abierto — compatible con cualquier transmisor
• Señales de salida para integración con PCS/DCS
• Admite hasta tres soluciones de limpieza diferentes
• Función de agua de cierre (sealing water)
• Pre y post-limpieza configurables
• Tubo de conexión integrado para funcionamiento plug-and-play
• Retirada segura del sensor con el proceso en funcionamiento

Aplicaciones

• Control de cajas retráctiles para ciclos de limpieza totalmente automáticos
• Retirada de sensores durante el proceso en marcha
• Procesos que requieren intervalos regulares de limpieza automática
• Entornos con contaminación persistente del sensor
• Medios adherentes o fibrosos

Opciones de configuración

• Carcasa: plástico reforzado con fibra de vidrio con display o acero inoxidable con display
• Enjuague actuador 1 / actuador 2: opciones para 1, 2 o 3 medios de limpieza (combinaciones posibles)
• Longitud de tubo de conexión por actuador: sin, 3 m, 5 m, 10 m o combinaciones (ej. 3 m / 5 m, 5 m / 10 m, 10 m / 10 m)
• Interfaz: E/S discretas 24 V CC

Especificaciones

• Alimentación: 24 V CC / 30 VA
• Suministro de aire: aire comprimido 6 bar, filtrado
• Entrada de disparo externa: 24 V CC, alimentación interna para contacto sin potencial
• Consumo máximo: 1,6 A
• Salidas de relé externas: 24 V CC, máx. 250 mA
• Salida bomba: 24 V CC, máx. 250 mA
• Salida contacto de alarma: 24 V CC, máx. 100 mA
• Materiales de la carcasa: plástico reforzado con fibra de vidrio o acero inoxidable
• Dimensiones de la carcasa: 300 x 400 x 200 mm
• Temperatura ambiente de funcionamiento: 0…+55 °C
• Clase de protección: IP54
