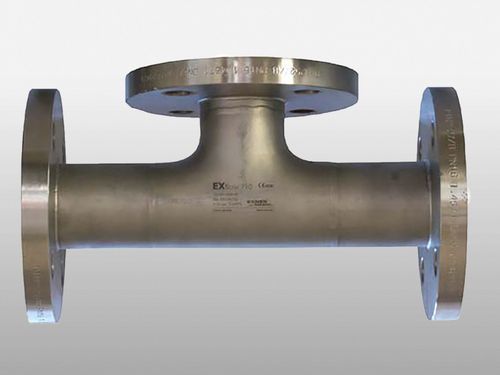

Válvula de paso para sensor EXflow 710

Descripción general
El conector de flujo EXflow 710 es un accesorio diseñado para alojamientos retráctiles y montajes estáticos. Está destinado al uso con los conjuntos retráctiles EXtract 810 y 810M y con la pieza estática EXstatic 310. La geometría sitúa el sensor directamente en el flujo del proceso para asegurar medidas representativas y repetibles. El cuerpo está fabricado en acero inoxidable y está disponible en varios tamaños nominales y configuraciones de conexión. Un revestimiento ETFE conductivo opcional mejora la resistencia química frente a medios agresivos.

Compatibilidad
Apto para la integración directa de sensores con los conjuntos retráctiles EXtract 810 / 810M y con los montajes estáticos EXstatic 310. Permite la instalación en línea y el reemplazo del sensor sin interrumpir el proceso.

Ventajas principales

• Tamaños disponibles: DN25 / 1" y DN50 / 2"
• Dirección de flujo seleccionable: 90° o 180°
• Opciones de material: acero inoxidable (1.4571 / 316Ti) o revestimiento ETFE (opción conductiva)
• Variantes múltiples de conexiones de proceso y sensor
• Presión y temperatura nominales: hasta 16 bar y 140 °C
• Versión con brida DN50 disponible bajo petición con revestimiento PFA (natural o conductivo) en acero inoxidable 1.4571 o acero P235GH recubierto

Opciones de configuración (selección en la página del producto)

• Material: acero inoxidable 1.4571 / 316Ti o acero inoxidable 1.4571 / 316Ti revestido en ETFE
• Conexión de proceso: brida DN25, brida DN50 PN16, brida ANSI 1" , brida ANSI 2" 150lbs, tubo para soldar DN25 / 1" o DN50 / 2"
• Soporte / conexión de sensor: brida DN50, brida ANSI 2" , manguito G1 1/4" , rosca hembra NPT 3/4" , rosca hembra G3/4"
• Dirección de flujo: 180° o 90°

Especificaciones
Material: 1.4571 / 316Ti (revestimiento ETFE opcional)
Presión de proceso: máx. 16 bar
Temperatura de proceso: máx. 140 °C
Conexión de proceso: brida DN25 / DN50 / ANSI 1" / ANSI 2" , conexión para soldar
Conexión de sensor: brida DN50 / ANSI 2" , rosca G1 1/4" / G3/4" / NPT 3/4"
Dirección de flujo: 90° o 180°

Aplicaciones

• Medición en línea
• Puntos de medida en derivación (bypass)
• Aplicaciones químicas
• Tratamiento de agua y aguas residuales

Características técnicas

• Modelo: EXflow 710
• Opciones de material: acero inoxidable 1.4571 / 316Ti; versión revestida en ETFE conductiva opcional
• Presión nominal del proceso: hasta 16 bar
• Temperatura máxima del proceso: 140 °C
• Conexiones de proceso: brida DN25, brida DN50, ANSI 1", ANSI 2", conexiones para soldar
• Conexiones de sensor: brida DN50, ANSI 2", manguito G1 1/4", rosca G3/4", rosca NPT 3/4"
• Dirección de flujo: seleccionable 90° o 180°
• Tamaños disponibles: DN25 / 1" y DN50 / 2"
• Versión con revestimiento PFA disponible bajo petición (brida DN50) en acero inoxidable 1.4571 o acero P235GH recubierto
