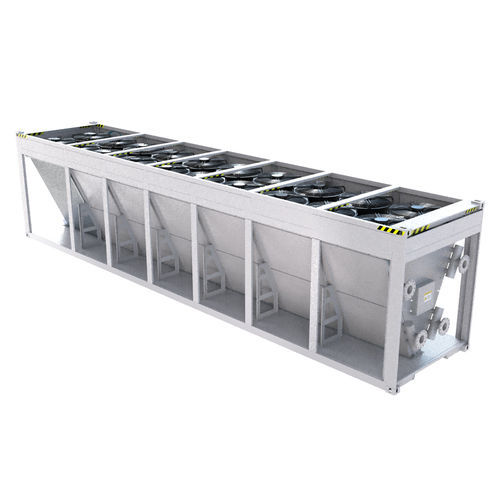

Aerorefrigerante EXT series

Resumen
Enfriador seco aire‑a‑líquido diseñado para sistemas de refrigeración líquida de alta densidad. Pensado para infraestructuras críticas en centros de datos AI y HPC, el Dry Cooler EXTRCOOL disipa de forma eficiente el calor residual de las circuiterías CDU, permitiendo una operación fiable con PUE reducido para servidores GPU de alta potencia y racks densos. Cuando la densidad por rack supera 50 kW, esta unidad de clase empresarial proporciona rechazo térmico continuo y eficiente para funcionamiento 24/7.

Ventajas técnicas principales

• Rechazo térmico de alta eficiencia: Intercambiador de tubos con aletas de gran superficie combinado con ventiladores de alta presión estática maximiza la transferencia térmica por el lado del aire, rechazando el calor de bucles líquidos cerrados sin depender de sistemas de agua fría.
• Diseño contenedorizado y robusto: Construido según estándares de contenedor ISO para despliegue exterior, con carcasas resistentes a la intemperie, recubrimientos anticorrosión y estructuras amortiguadoras de vibraciones.
• Arquitectura modular escalable: Configuración paralela con múltiples ventiladores permite ajustar la capacidad, soportando sistemas de refrigeración líquida de 100 kW a escala de MW.
• Bajo ruido y ahorro energético: Ventiladores EC de velocidad variable ajustan el caudal de aire según la temperatura del refrigerante para reducir el consumo y disminuir el PUE.
• Integración plug‑and‑play: Conexiones bridadas estándar y tubería preprobada simplifican la integración con CDU, racks de refrigeración líquida y bucles de placa fría para un despliegue rápido.

Especificaciones del producto
Atributo: Especificación
Brand: EXTRCOOL
Model Series: DC-Series Dry Cooler
Product Type: Dry cooler (DC)
Cooling Type: Air-to-liquid dry cooling
Product Category: Liquid cooling heat rejection unit
Compatible Systems: CDU, liquid cooling racks, cold plate loops
Place of Origin: Guangdong, China
Installation Type: Horizontal installation
Coolant: PG40
Working environment T&H: -30°C ~ 45°C / RH5 ~ 90%
Storage environment T&H: -45°C ~ 70°C / RH5 ~ 93%
Air & Liquid temp gap: typically 10°C (varies by model)
Air temp (in/out): typical 30°C / 40°C
Secondary side liquid temp (out/in): ranges by model (examples: 35°C/40°C; 38°C/43°C; up to 44.5°C for larger units)
Air flow rate (by model): EXT-150DC: 50,000 m³/h • EXT-200DC: 60,000 m³/h • EXT-300DC: 100,000 m³/h • EXT-600DC: 240,000 m³/h • EXT-1000DC: 300,000 m³/h • EXT-1600DC: 540,000 m³/h • EXT-2000DC: 600,000 m³/h
Liquid flow rate (by model): EXT-150DC: 500 LPM • EXT-200DC: 650 LPM • EXT-300DC: 1000 LPM • EXT-600DC: 2000 LPM • EXT-1000DC: 3200 LPM • EXT-1600DC: 4000 LPM • EXT-2000DC: 5000 LPM
Power Supply: 3P AC 380V 50/60Hz (also 3P AC 480V 60Hz option)
Dual power ATS: Yes
Control type: PID control method, regulating fan speed based on temperature sensor (supply/return water)
Leak Detection: Yes
Redundant Fan Automatic Switchover: N+1 configuration
Power consumption (by model approximate): EXT-150DC < 5 kW • EXT-200DC < 8 kW • EXT-300DC < 12 kW • EXT-600DC < 28 kW • EXT-1000DC < 32 kW • EXT-1600DC < 58 kW • EXT-2000DC < 67 kW
Communication: Modbus RTU & TCP/IP
Design pressure: > 10 Bar
Protection level: IP55
Approx. Weight (by model): EXT-150DC: 800 kg • EXT-200DC: 1200 kg • EXT-300DC: 1650 kg • EXT-600DC: 3800 kg • EXT-1000DC: 4000 kg • EXT-1600DC: 7800 kg • EXT-2000DC: 8000 kg
Dimensions (W x D x H) mm (by model): EXT-150DC: 1850 x 2200 x 2100 • EXT-200DC: 2250 x 2200 x 2100 • EXT-300DC: 2850 x 2200 x 2100 • EXT-600DC: 5800 x 2280 x 2535 • EXT-1000DC: 5800 x 2280 x 2535 • EXT-1600DC / EXT-2000DC: 11900 x 2280 x 2535

Escenarios de aplicación ideales

• Centros de datos AI: Rechazo térmico fiable para sistemas de refrigeración líquida de GPU que soportan cargas de entrenamiento AI de alta densidad.
• HPC y clústeres de supercomputación: Refrigeración eficiente para bucles de cálculo científico y simulaciones de ingeniería.
• Actualización a aire‑a‑líquido: Permite modernizar centros de datos tradicionales sin infraestructura de agua fría.
• Centros edge y colocation: Soporta despliegues exteriores y con espacio limitado gracias a su formato contenedorizado y compacto.
• Arquitecturas híbridas de refrigeración líquida: Se integra con sistemas CDU para soluciones de refrigeración parcial o total.

¿Por qué elegir este enfriador seco?
Los enfriadores secos eliminan la necesidad de sistemas complejos de agua fría, ofreciendo una solución escalable de rechazo térmico para centros de datos refrigerados por líquido. Esta unidad combina eficiencia térmica, preparación para despliegues exigentes e integración flexible para responder a las necesidades de cargas AI y HPC, manteniendo operación estable, de bajo ruido y eficiente energéticamente todo el año.

Preguntas frecuentes

• 1. ¿Para qué se usa un enfriador seco en sistemas de refrigeración líquida? Un enfriador seco rechaza el calor residual de los circuitos de refrigeración líquida al aire ambiente y actúa como unidad de rechazo térmico para sistemas CDU, eliminando la necesidad de agua fría.
• 2. ¿Por qué usar un enfriador seco en vez de una torre de refrigeración? Los enfriadores secos operan sin evaporación de agua, eliminando el consumo de agua y el riesgo de Legionella, y suelen requerir menos mantenimiento.
• 3. ¿Es compatible el enfriador seco con sistemas CDU? Los enfriadores EXTRCOOL son compatibles con presiones y temperaturas estándar de bucles líquidos y ofrecen conexiones bridadas personalizables para adaptarse a la mayoría de CDU y racks del mercado.

Especificaciones técnicas / Características

• Brand: EXTRCOOL
• Model Series: DC-Series Dry Cooler
• Product Type: Dry cooler (DC) – Air-to-liquid dry cooling
• Part Numbers: EXT-150DC, EXT-200DC, EXT-300DC, EXT-600DC, EXT-1000DC, EXT-1600DC, EXT-2000DC
• Rated cooling capacity: 150 kW – 2000 kW (model dependent)
• Coolant: PG40
• Installation: Horizontal
• Operating ambient: -30°C to 45°C; Storage: -45°C to 70°C
• Control & communication: PID fan control; Modbus RTU & TCP/IP
• Design pressure: > 10 Bar
• Protection: IP55
• Redundancy: N+1 fans, dual power ATS available
• Typical power supply: 3P AC380V 50/60Hz (3P AC480V 60Hz option)
• Approx. weight & dimensions: see model-specific values above
