Grupo frigorífico de uso alimentario

para la industriapara almacénpara la gran distribución

Resumen del producto

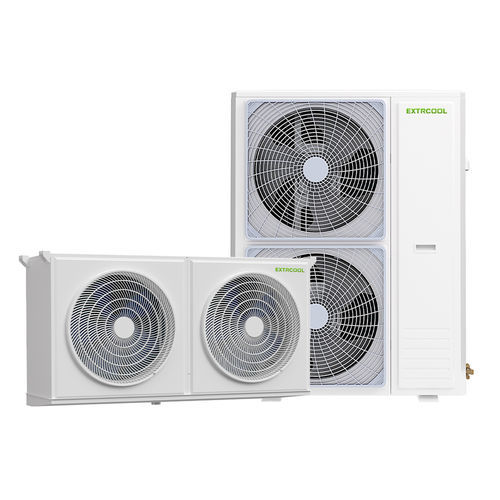

La unidad frigorífica full inverter EXTRCOOL controlada por IA es un sistema tipo split diseñado para aplicaciones de la cadena de frío industriales y comerciales. Los componentes clave incluyen un evaporador en L de varias filas, compresor EVI de doble rotor con inversor DC (GMCC), ventilador exterior DC de velocidad variable y válvulas de expansión electrónicas dobles (EEV/EVI). El sistema ofrece control preciso de la temperatura, regulación inverter eficiente y rendimiento estable a baja temperatura, con opción de gestión remota 5G.

Diseño y fiabilidad
La unidad incorpora calefacción anti-escarcha en la tubería de drenaje de condensados, aletas de paso grande (2,4–6 mm) y carcasa en chapa de acero inoxidable con recubrimiento anticorrosión. El chasis integra un sistema de descongelación por refrigerante caliente para evitar la formación de hielo en el evaporador y la bandeja. El control preciso y los ciclos de descongelación inteligentes reducen la intervención manual y permiten operación continua en entornos exigentes.

Ventajas operativas
El control inverter impulsado por IA adapta en tiempo real la velocidad del compresor, la potencia frigorífica y el cronograma de descongelación en función de datos ambientales y operativos (temperatura, carga de almacenamiento, ciclos de apertura de puertas, estado del equipo). Este control adaptativo minimiza las fluctuaciones de temperatura, reduce la pérdida de producto y disminuye los costes energéticos y de mantenimiento a lo largo del ciclo de vida frente a unidades de velocidad fija.

Componentes principales y características de diseño

• Amplio rango de funcionamiento ambiental: rendimiento fiable entre -35°C y 52°C.
• Evaporador de alta eficiencia: opciones con ventiladores de rotor externo o interno y aletas de paso grande 2,4–6 mm para mejorar el intercambio térmico.
• Construcción anticorrosiva: componentes revestidos en acero inoxidable y opciones de aletas personalizables para entornos severos.
• Protección integral contra el hielo: calefacción de la tubería de drenaje de condensados y descongelación por refrigerante caliente del chasis para operación ininterrumpida.

Ventajas de la conversión de frecuencia por IA

• Mayor eficiencia energética: COP superior y menores costes de operación frente a sistemas de velocidad fija.
• Respuesta rápida de enfriamiento: amplia banda de operación y control de arranque rápido para recuperación térmica.
• Vida útil prolongada: la modulación de frecuencia reduce los ciclos de arranque/parada y el desgaste de componentes.
• Estabilidad precisa de la temperatura: control estricto para preservar la calidad del producto.
• Bajo nivel de ruido: apto para distintas condiciones de instalación.
• Compatibilidad con fotovoltaica: puede funcionar con energía fotovoltaica sin inversor adicional en muchos casos.

Beneficios del descongelado por fluoruro caliente

• Ciclos de descongelado ultracortos: el descongelado se completa en minutos comparado con métodos eléctricos.
• Mínimas variaciones de temperatura durante el descongelado: protege la frescura del producto.
• Menores costes operativos: mayor eficiencia térmica frente al descongelado eléctrico.
• Mantenimiento reducido: método estable que disminuye la frecuencia de sustitución de piezas.

Características de fusión de hielo por fluoruro caliente

• Eliminación precisa del hielo: el precalentamiento evita daños mecánicos en el evaporador.
• Ahorro energético significativo: el descongelado térmico eficiente reduce el consumo eléctrico.
• Funcionamiento automático: inicia en condiciones severas de escarcha para evitar apagones.
• Seguridad operativa mejorada: utiliza escape de alta temperatura para fundir hielo incluso con suministro eléctrico inestable.

Campos de aplicación

• Control preciso de temperatura en amplio rango: conversión de frecuencia por IA que permite ±0,5°C entre -20°C y 40°C.
• Almacenamiento farmacéutico y químico: control de precisión con opciones de redundancia y baja fluctuación.
• Almacenes de cadena fría: gestión multi-zona y control por conversión de frecuencia rentable.
• Procesamiento de alimentos y almacenamiento a largo plazo: satisface necesidades de congelación rápida y funcionamiento continuo.
• Supermercados e hipermercados: soluciones estandarizadas, baja ocupación, bajo ruido y mantenimiento sencillo.
• Maduración y preenfriamiento de frutas: preenfriamiento rápido y maduración por conversión de frecuencia con control preciso del aumento de temperatura.

Tabla de parámetros del producto
Modelo unidad exterior: EXT120C | EXT120CT | EXT160CT | EXT200CT | EXT230CT
Especificación de alimentación: 220V/~50Hz (algunas variantes) | 380V/3N~50Hz (otras)
Capacidad frigorífica nominal (kW): 12.00 | 12.00 | 16.00 | 19.70 | 23.80
Potencia absorbida nominal (kW): 4.61 | 4.61 | 6.18 | 7.82 | 9.33
COP frigorífico nominal (kW/kW): 2.60 | 2.60 | 2.59 | 2.52 | 2.55
Potencia de entrada máx. (A): 7.00 | 7.00 | 9.00 | 10.50 | 13.00
Corriente de entrada máx. (A): 31.80 | 11.80 | 15.20 | 17.70 | 22.00
Ruido unidad exterior (dB(A)): 57 | 57 | 59 | 60 | 61
Refrigerante: R410A (todos los modelos)
Grado de protección: IPX4 (todos los modelos)
Dimensiones unidad exterior (L×A×H mm): 1110×454×940 | 1110×454×940 | 1110×454×940 | 1010×450×1266 | 1135×454×1440
Peso neto unidad exterior (kg): 86 | 84 | 90 | 95 | 125
Tubería de conexión (líquido/gas mm): 9,52/15,88 (la mayoría) | 9,52/19,05 (EXT230CT)
Tipo de compresor: EVI DC inverter doble rotor (GMCC); Cantidad: 1 por unidad exterior
Tipo de ventilador exterior: ventilador DC inverter (Welling); Cantidad: 1 o 2 según modelo
Método de estrangulamiento: válvula de expansión electrónica EEV/EVI (todos los modelos)
Modelo unidad interior: EXT120C | EXT120CT | EXT160CT | EXT200CT | EXT230CT
Tipo de ventilador interior: ventiladores axiales rotor externo; Cantidad: 2 para modelos pequeños, 3 para modelos grandes
Potencia ventilador interior (W): 180×2 | 180×2 | 260×2 | 260×2 | 260×3
Caudal de aire interior (m³/h): 3000×2 | 3000×2 | 4500×2 | 4500×2 | 4500×3
Método de descongelado bandeja: descongelado por gas caliente / refrigerante caliente (todos los modelos)
Calefacción anti-hielo drenaje condensados (W): 100 (todos los modelos)
Rango de almacenamiento: -20°C ~ 40°C (rango nominal de control)
Rango de evaporación: -30°C ~ 15°C
Grado de protección: IPX4 (interior y exterior)
Dimensiones unidad interior (mm): 1357×395×720 (modelos listados)
Peso neto unidad interior (kg): 49 | 49 | 55 | 55 | 76
Volumen aplicable (0°C, m³): EXT120C/EXT120CT: 90–130 m³; EXT160CT: 120–220 m³; EXT200CT: 200–310 m³; EXT230CT: 300–400 m³
Volumen aplicable (-20°C, m³): EXT120C/EXT120CT: 20–30 m³; EXT160CT: 25–40 m³; EXT200CT: 35–55 m³; EXT230CT: 50–80 m³
Nota: la selección depende de aislamiento, volumen útil, temperatura exterior, temperatura de entrada y frecuencia de apertura. Realizar cálculo detallado para el caso específico.

Especificaciones técnicas

• Marca: EXTRCOOL
• Serie: unidad frigorífica full inverter controlada por IA (EXT120C, EXT120CT, EXT160CT, EXT200CT, EXT230CT)
• Refrigerante: R410A
• Opciones de alimentación: 220V/~50Hz y 380V/3N~50Hz según modelo
• Rango de capacidad nominal: 12,0–23,8 kW
• Rango de potencia absorbida nominal: 4,61–9,33 kW
• Rango de COP: ~2,52–2,60
• Rango de funcionamiento ambiente: -35°C a 52°C
• Rango de control de almacenamiento: -20°C a 40°C con precisión ±0,5°C (típico)
• Rango de evaporación: -30°C a 15°C
• Método de descongelado: descongelado por gas caliente / refrigerante caliente
• Medidas anti-hielo: calefacción de tubería de drenaje y descongelado por refrigerante caliente
• Compresor: EVI DC inverter doble rotor (GMCC)
• Ventiladores: ventiladores exteriores DC inverter; ventiladores interiores de rotor externo
• Grado de protección: IPX4
