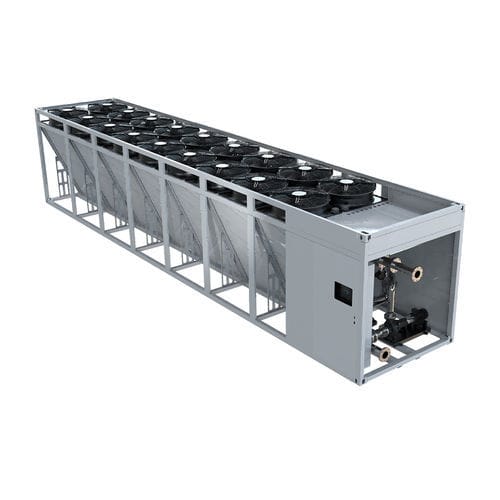

Aerorefrigerante a medida IDCU

Resumen La unidad de refrigeración seca integrada de EXTRCOOL es una solución de disipación de calor todo en uno y en contenedor, diseñada para infraestructuras de refrigeración líquida de misión crítica en centros de datos de IA y HPC. Combina enfriador seco, módulo de bombeo y sistemas de control en un único paquete en contenedor para operación plug-and-play y bajo PUE, ofreciendo disponibilidad continua 24/7.

Ventajas técnicas principales

• Diseño todo en uno en contenedor: Combina intercambiadores de calor de tubos aleteados de alta eficiencia, conjuntos de ventiladores EC, módulos de bombeo y sistemas de control en formato de contenedor estándar, eliminando el montaje complejo in situ.
• Rechazo de calor de alto rendimiento: Tubos aleteados de gran superficie y ventiladores EC de velocidad variable maximizan la transferencia de calor del lado aire, disipando eficazmente el calor residual de circuitos de líquido cerrados sin depender de sistemas de agua fría.
• Construcción robusta y preparada para exteriores: Carcasas resistentes a la intemperie, revestimientos anticorrosión y estructuras amortiguadoras de vibraciones para fiabilidad a largo plazo.
• Implementación Plug-and-Play: Tuberías, bombas y controles previamente probados permiten conexión rápida a sistemas CDU, placas frías y colectores, reduciendo el tiempo de puesta en marcha in situ.
• Funcionamiento silencioso y de bajo consumo energético: Ventiladores y bombas de velocidad variable ajustan dinámicamente el flujo según la temperatura del refrigerante, reduciendo consumo y disminuyendo el PUE.

Especificaciones del producto
Atributo : Especificación
Marca : EXTREMOOL
Serie de modelos : Unidad de refrigeración seca integrada serie IDCU
Tipo de refrigeración : Refrigeración seca aire-líquido
Categoría de producto : Unidad de rechazo de calor en contenedor
Sistemas compatibles : Unidad de distribución de refrigerante (CDU), bastidores de refrigeración líquida, circuitos de placas frías
Lugar de origen : Guangdong, China

Tabla de variantes (modelo : características principales)
Modelos : EXT-150DC, EXT-200DC, EXT-300DC, EXT-600DC, EXT-1000DC, EXT-1600DC, EXT-2000DC
Tipo de producto : Enfriador seco (CC)
Tipo de instalación : Instalación horizontal
Capacidad de refrigeración nominal : 150 kW, 200 kW, 300 kW, 600 kW, 1000 kW, 1600 kW, 2000 kW
Refrigerante : PG40 (todas las variantes)
Entorno laboral T&H : -30°C ~ 45°C / HR5 ~ 90%
Entorno de almacenamiento T&H : -45°C ~ 70°C / HR5 ~ 93%
Diferencia de temperatura aire-líquido : 10°C/5°C (var. mayores: 10°C/6.5°C según modelo)
Temperatura del aire (entrada/salida) : 30°C/40°C
Temperatura del líquido secundario (salida/entrada) : 35°C/40°C (varía hasta 44.5°C en modelos mayores)
Caudal de aire : 50000 m³/h, 60000 m³/h, 100000 m³/h, 240000 m³/h, 300000 m³/h, 540000 m³/h, 600000 m³/h
Caudal de líquido : 500 LPM, 650 LPM, 1000 LPM, 2000 LPM, 3200 LPM, 4000 LPM, 5000 LPM
Fuente de alimentación : 3P AC380V 50/60Hz; 3P AC480V 60Hz
ATS de doble alimentación : Sí (todas las variantes)
Tipo de control : Control PID, regula velocidad del ventilador según sensor de temperatura (entrada/retorno del agua)
Detección de fugas : Sí (todas las variantes)
Conmutación automática de ventiladores redundantes : N+1 (todas las variantes)
Consumo de energía aproximado : < 5 kW, < 8 kW, < 12 kW, < 28 kW, < 32 kW, < 58 kW, < 67 kW (según modelo)
Comunicación : Modbus RTU y TCP/IP
Presión de diseño : > 10 Bar (todas las variantes)
Peso aproximado : 800 kg, 1200 kg, 1650 kg, 3800 kg, 4000 kg, 7800 kg, 8000 kg (según modelo)
Nivel de protección : IP55 (todas las variantes)
Dimensiones (W x D x H) mm : 1850*2200*2100; 2250*2200*2100; 2850*2200*2100; 5800*2280*2535; 5800*2280*2535; 11900*2280*2535; 11900*2280*2535

Escenarios de aplicación ideales

• Centros de datos de IA: Disipación fiable para sistemas de refrigeración líquida de GPU de alta densidad (GB200/GB300).
• Clústeres de computación de alto rendimiento y supercomputación: Soluciones llave en mano para circuitos de refrigeración líquida en computación científica.
• Modernización de sistemas aire-líquido: Actualizaciones de bajo coste en centros de datos tradicionales sin infraestructura de agua fría.
• Centros de datos de borde y colocation: Implementaciones exteriores con espacio limitado gracias a formatos compactos y en contenedores.
• Arquitecturas híbridas de refrigeración líquida: Integración con sistemas CDU para soluciones parciales o totales.

Preguntas frecuentes (resumidas)

• ¿Para qué se utiliza? Solución integral encapsulada en contenedor para sistemas de refrigeración líquida: combina enfriador seco, bombas y controles en un solo paquete, ideal para despliegues rápidos y bajo mantenimiento.
• ¿Ventajas frente a un refrigerador seco independiente? Implementación más rápida, puesta en marcha simplificada y pruebas exhaustivas en fábrica que minimizan errores de instalación y garantizan rendimiento consistente.
• ¿Compatibilidad con sistemas CDU? Las unidades admiten presiones y temperaturas estándar para circuitos de líquido y ofrecen conexiones de brida personalizables para adaptarse a la mayoría de sistemas CDU comerciales.

Caractéristiques / spécifications techniques

• Serie: IDCU series
• Modelos disponibles: EXT-150DC, EXT-200DC, EXT-300DC, EXT-600DC, EXT-1000DC, EXT-1600DC, EXT-2000DC
• Capacidad nominal: 150–2000 kW según modelo
• Refrigerante recomendado: PG40
• Fuente de alimentación: 3P AC380V 50/60Hz (opción 3P AC480V 60Hz)
• Comunicación y control: Modbus RTU/TCP-IP, control PID
• Protección ambiental: IP55, diseño resistente a la intemperie
• Presión de diseño: >10 Bar
• Consumo energético (estimado): <5 kW hasta <67 kW según modelo
• Redundancia de ventiladores: N+1
