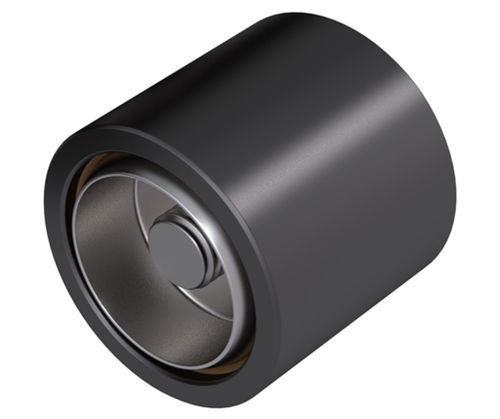

Tornillo posicionador oscilante MBBU-1722

La almohadilla reemplazable gira para permitir la autoalineación en superficies irregulares. El cuerpo cilíndrico permite la instalación en espacios reducidos. La carcasa está roscada para fijación trasera. La almohadilla reemplazable encaja en una copa esférica de acero inoxidable 440c endurecido (Rc 58/60) y se sujeta con un tornillo de bloqueo. La almohadilla puede sustituirse cuando se desgaste o se necesite un estilo diferente. La carcasa es de aleación de acero, tratada térmicamente a Rc 43/46 con acabado de óxido negro. Las piezas que se indican a continuación son sólo para el conjunto Swivot y no incluyen la almohadilla. Las almohadillas deben pedirse por separado seleccionando cualquier almohadilla fija de agarre o descanso con el diámetro adecuado. Diámetro Total: 17 mm. Longitud Cuerpo: 18 mm. Diámetro Superficie de contacto: 7.5 mm. Rosca Interna - Macho: M6x1.0 Grado de Giro: 20 Grados. Separador : 4 mm. Separación: 6 mm. Diámetro Bola: 13 mm. Diámetro Almohadilla Reemplazable: 10 Carga nominal: 6.170 lbs.
