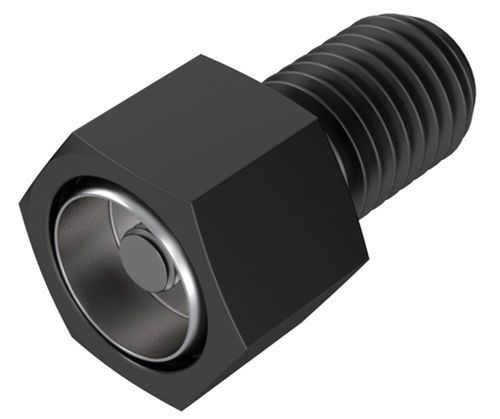

Tornillo posicionador oscilante MBUH-10015

La almohadilla reemplazable gira para permitir la autoalineación en superficies irregulares. La almohadilla reemplazable encaja en una copa esférica de acero inoxidable 440c endurecido (Rc 58/60) y se sujeta con un tornillo de bloqueo. La almohadilla puede sustituirse cuando se desgaste o se necesite una almohadilla de estilo diferente. La carcasa es de aleación de acero, tratada térmicamente a Rc 43/46 con acabado de óxido negro. Las piezas que se indican a continuación son sólo para el conjunto Swivot y no incluyen la almohadilla. Las almohadillas deben pedirse por separado seleccionando cualquier almohadilla fija de agarre o descanso con el diámetro adecuado. Hex Exterior - Plano: 17 mm. Altura Cabeza: 13 mm. Longitud Rosca: 15 mm. Rosca Externa: M10x1,5 Hex Interno - Plano: 3 mm. Grado de Giro: 20 Grados. Separación : 4 mm. Separación : 6 mm. Diámetro Bola: 13 mm. Diámetro Almohadilla Reemplazable: 10 mm. Carga nominal: 4,194 lbs.
