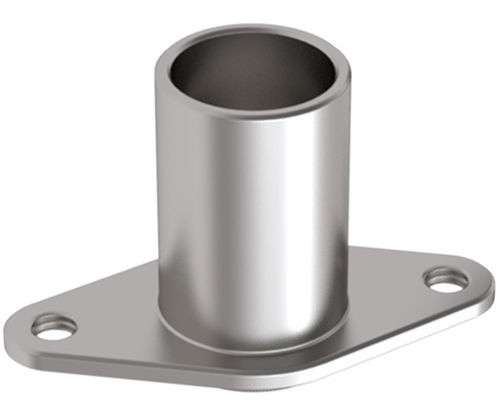

Capuchón cilíndrico MDIFR series

de acero inoxidablecon collarín

Los receptáculos con brida proporcionan un orificio de acoplamiento permanente y adecuado para pasadores de bloqueo de bola de liberación rápida. Están diseñados para su uso en materiales y en aplicaciones en las que el pasador no tiene nada contra lo que bloquearse. Dado que el pasador no sobresale por la parte inferior de los receptáculos, son ideales para aplicaciones con agujeros ciegos. Los receptáculos pueden montarse con tornillos, remaches o pernos. Están fabricados en acero inoxidable de la serie 300. La reducción de la longitud de agarre es la cantidad de pasador que queda dentro del receptáculo y la reducción de la longitud utilizable del pasador en esta cantidad. Los pasadores de bloqueo de bola de liberación rápida se insertan desde el extremo con brida. Diámetro Pasador: 5mm mm. Estilo Brida: Diamante mm. Altura total: 16,51 mm. Diámetro Cuerpo: 9,53 mm. Altura Base: 1.52 mm. Longitud entre centros de agujeros de montaje: 25 mm. Anchura total: 15,88 mm. Rosca interior - Macho: M4 Longitud total: 31,75 mm. Longitud Reducción de Empuñadura: 10 mm.
