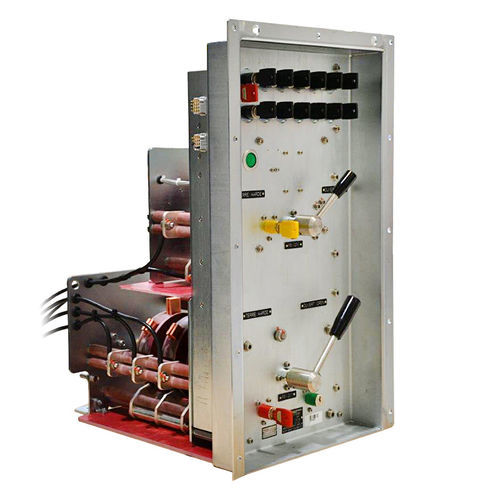

Secuenciador

Descripción general
La secuencia de seguridad es un sistema coordinado de bloqueo e interbloqueo diseñado para proteger al personal de mantenimiento en vehículos de tracción (línea principal, metro, EMU). Puede suministrarse como componentes individuales o como un procedimiento integrado que combina válvulas neumáticas, interruptores de puesta a tierra y cerraduras codificadas. Los sistemas con códigos de llave distintos permiten procedimientos únicos y trazables por tren/unidad. Se pueden incorporar contactos auxiliares para la indicación de la posición de bloqueo.

Composición
La secuencia de seguridad suele incluir una válvula neumática, un interruptor de puesta a tierra y un sistema de bloqueo. Diseñamos el procedimiento completo para ajustarlo a las limitaciones operativas y ofrecer la solución más económica para cada cliente. Cumple con EN 60077-1, EN 60077-2.

Beneficios para usted

• Historial amplio de suministro de productos de seguridad para aplicaciones ferroviarias
• Alta variabilidad para adaptar la secuencia a su flota y procedimientos
• Secuencias de seguridad personalizadas y codificación de llaves por vehículo/unidad
• Amplia gama de tipos de cerraduras y opciones de montaje
• Códigos de llave únicos para evitar operaciones no autorizadas
• Cerraduras de puertas disponibles para uso interior y exterior
• Cerraduras exteriores probadas 1.000 h en niebla salina para resistencia climática
• Opciones:
  • Procedimiento de seguridad completo con continuidad clara de llaves
  • Luz indicadora de posición de cierre
  • Cierre electromagnético

Válvula neumática — Puntos clave

• Apta para aplicaciones de línea principal, metro y EMU
• Accionamiento por palanca o llave
• Detección de posición mediante final de carrera o indicador visual
• Compatible con una o más llaves
• Disponible como válvula globo o lineal

Válvula neumática — Parámetros
Rango de temperatura: -50°C ÷ 70°C
Rango de presión: 850 ÷ 1 000 kPa
Calidad del aire comprimido: ISO 8573-1:2010 clase 4.2.4
Tensión de control (finales de carrera): (24, 64, 72) 110 V DC (o bajo petición)
Grado de protección: IP00 (según variante)

Multiplicadores de llaves — Puntos clave

• Diseñados para uso en línea principal, metro y EMU
• Accionamiento por palanca o llave
• Aceptan distintos tipos de llave en un mismo multiplicador
• Aros portallaves y tamaños personalizados disponibles bajo petición

Multiplicadores de llaves — Parámetros
Rango de temperatura: -50°C ÷ 70°C
Tensión de control (finales de carrera): (24, 64, 72) 110 V DC (o bajo petición)
Grado de protección: IP00 (según variante)
Llaves compatibles: KABA, RONIS, VIRO, FICHET, IKON, PATRA & CHANDA (o bajo petición)

Interruptor de puesta a tierra — Puntos clave
La llave de salida de la válvula neumática se convierte en la llave de entrada del interruptor de puesta a tierra. Esto permite al operario conectar a tierra los circuitos de tracción; la operación libera una nueva llave de salida para el siguiente paso.

Cerraduras de puertas — Puntos clave

• Diseñadas para aplicaciones de línea principal, metro y EMU
• Diversos tipos y códigos de llave disponibles
• Versiones para instalación exterior o interior
• Opciones con o sin pasador de seguridad
• Códigos de llave distintos asignables por unidad de tren
• Tapa protectora fijada a la cerradura de la puerta

Cerraduras de puertas — Parámetros
Rango de temperatura: -50°C ÷ 70°C
Grado de protección: hasta IP65 (variantes de cerradura de puerta)
Llaves compatibles: KABA, RONIS, VIRO, IKON, PATRA & CHANDA (o bajo petición)
Resistencia climática: 1.000 h niebla salina (cerraduras exteriores)
Nota de material: opción de carcasa en aluminio para menor peso

Diagrama de la secuencia de seguridad y puntos críticos
El diagrama y los puntos anotados describen el flujo de la secuencia: Controlador maestro (puesto de conductor bloqueado) → Válvula neumática (pantógrafo bajado, válvula desbloqueada, circuitos neumáticos abiertos, llave de salida liberada) → Interruptor de puesta a tierra (llave utilizada para poner a tierra circuitos de tracción, nueva llave de salida liberada) → Multiplicador de llaves (llaves de cerraduras de puerta liberadas) → Cerraduras de puertas (caja de tracción abierta para mantenimiento).

Especificaciones técnicas

• Normas: EN 60077-1, EN 60077-2
• Rango de temperatura de funcionamiento (global): -50°C ÷ 70°C
• Rango de presión de la válvula neumática: 850 ÷ 1 000 kPa
• Calidad del aire comprimido: ISO 8573-1:2010 clase 4.2.4
• Tensión de control (finales de carrera): (24, 64, 72) 110 V DC (o bajo petición)
• Llaves compatibles: KABA, RONIS, VIRO, FICHET, IKON, PATRA & CHANDA (o bajo petición)
• Resistencia climática de la cerradura de puerta: 1.000 h niebla salina (cerraduras exteriores)
• Grado de protección: hasta IP65 para cerraduras de puerta; IP00 para algunos componentes de válvula (según variante)
• Opciones de material: carcasa en aluminio para cerraduras ligeras
