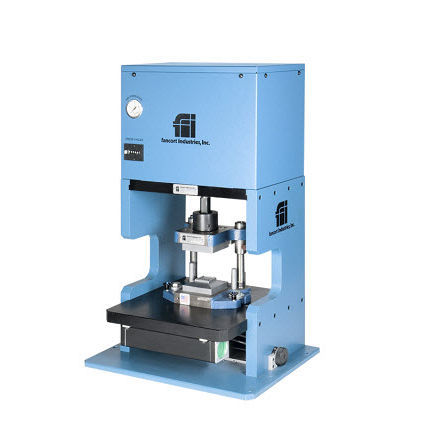

Parar una prensa de yunque flotante con un troquel dedicado permite la medición automática de la altura de separación y elimina los cambios de formato. El sistema completo que se muestra aquí consiste en la prensa de yunque flotante y el troquel dedicado de yunque flotante. Patente de Control de Desplazamiento Automático #4,907,628. Un micrómetro controla el separador, el sistema requiere 110/1/60 Voltaje estándar, 220 Voltaje opcional y 80-100 psi de presión de aire.
Características
¿POR QUÉ NECESITO, O DEBERÍA CONSIDERAR, LA TECNOLOGÍA DE YUNQUE FLOTANTE?
Los paquetes cuádruples se localizan usando las esquinas del marco de la correa con entrada cónica para facilitar la carga y descarga.
El cuerpo de la pieza flota libremente cuando se sujetan los cables para asegurar que no se transfiera ningún esfuerzo al cuerpo del dispositivo que se está formando.
El sistema de yunque flotante (serie F-1F) utiliza controles de motor paso a paso y microprocesador para posicionar automáticamente los yunques de forma móviles cada vez que la prensa realiza un ciclo para obtener el control de separación más preciso.
Véase la secuencia de operación de yunque flotante
El sistema de manipulación semiautomático opcional está disponible para mover las piezas desde una bandeja de matriz a la herramienta y viceversa.
*Para los Quads: Las barras de atado y/o las esquinas de las barras de atado deben ser retiradas antes de usar esta herramienta de modelo.
*Para la mayoría de los Quads se dispone de un corte de esquina opcional para las barras de unión.
Herramienta QFP dedicada en prensa de yunque flotante con cargador.
OPCIÓN DE CURVA OMEGA
Curvatura "C" en una pieza con carcasa metálica
Nido de paquete cuádruple y corte de esquina opcional
Nido de Paquete Quad con Quad instalado y Corte de Esquina Opcional
Nido Dedicado Quad Pack con Castelaciones
Codo Omega Opciones para herramientas dedicadas
Revestido para evitar la oxidación
---
