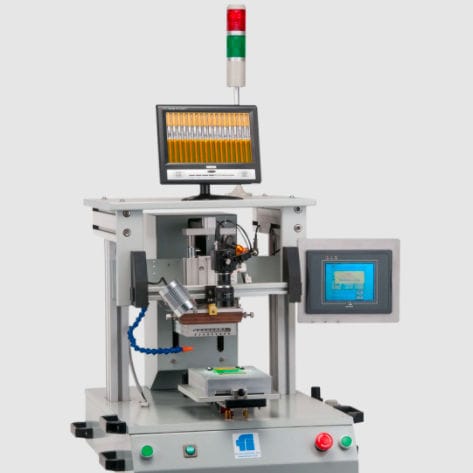

Máquina de soldadura blanda por refusión PHM 2-2

automáticaal vacíomanual

Especificaciones del sistema Sistema PHM 1-1 Dimensiones 840mm (fondo) x 790 (ancho) x 280 mm (alto) Peso 120 kg Tipo de Mesa de Trabajo Rotativa Vacío 2 juegos Suministro de aire 0,4 a 0,6 MPa Consumo de energía AC 110V, 60 Hz, 15 Amp máx. Área de trabajo 50mm x 200mm (normal): 250mm x 200mm (máximo) Área máxima del termodo 400 mm2 Longitud máxima del termodo 100mm (normal) Rango de fuerza 30 N @ 0,09 MPa a 600 N @ 0,6 MPa Carrera del termodo 50 mm Tipo de accionamiento Neumático Rango de temperatura 1° C Intervalo Ralentí 0 a 150° C Precalentamiento 0 a 500° C Reflujo 0 a 500° C Periodos de tiempo Intervalo de 1 segundo Precalentamiento 0 a 200 segundos Reflujo 0 a 200 segundos Control de la velocidad de calentamiento Ocho (8) selecciones Perfiles térmicos programables Cuatro (4) memorias internas Aire de enfriamiento del termodo Para enfriar el termodo Aire Comprimido 4 a 6 Bares Caudal de Vacío 24 L/min Max mun Potencia eléctrica 220 o 110 Vca (preajustada en fábrica) Peso Neto - 91kg, Bruto 159kg Método de alineación visual con cámara CCD (opcional) Fijación del producto 2 juegos Método de rotación de la mesa Manual (HSM 2-1); Neumático (HSM 2-2) Área de trabajo estándar 200mm x 150mm Área de trabajo máxima 200mm x 260mm Rango de temperatura 50° a 400° C Precisión de la temperatura ± 1° C Temporizador de adhesión (seleccionable) 0 a 5, 0 a 12 o 0 a 30 segundos Presión de aire de adhesión 1,2 a 6,0 Bar (0,1 a 0,6 MPa) Precisión de la presión ±0,5 Bar (±0,05 MPa) Fuerza máxima de adhesión 1.175 N máximo (hasta 3.900 N opcional)
