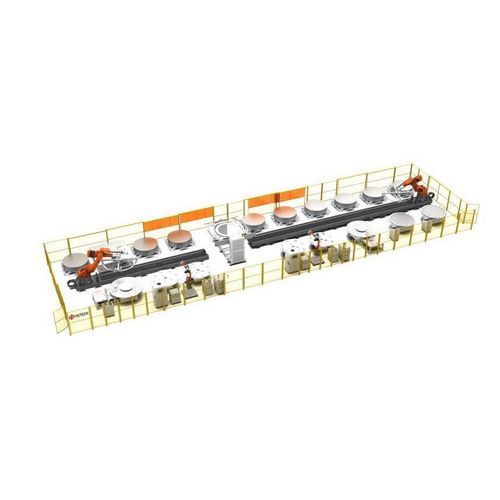

Línea de soldadura en línea

automáticarobotizadapara placas

Descripción general del producto
La línea de producción de soldadura automática HGTECH para marcos y placas de electrodos realiza el montaje y soldadura automáticos de los marcos y las placas, seguido de inspección de soldaduras, control de planitud y prueba de estanqueidad, diseñada para placas de polos de electrolizadores alcalinos.

Funciones principales

• Montaje automático de marcos y placas de electrodos.
• Inspección de soldaduras para verificar la integridad de las uniones.
• Control de planitud para asegurar la planaridad de las placas.
• Prueba de estanqueidad para detección de fugas.

Características del equipo

• Producción flexible para longitudes de placas de polo de 1,5 a 2,6 m.
• Deformación posterior a la soldadura ≤ 0,5 mm a 1000 Nm3/h — elimina la necesidad de laminado/rectificado y mejora la calidad de formado de la soldadura.
• Sistema de seguimiento de soldadura en tiempo real que guía el robot con seguimiento tridireccional XYZ para asegurar la calidad de la soldadura.
• Utillaje de sujeción magnética multifuncional con adsorción plana; tiempo de cambio de producto < 2 h.
• Inspecciones automáticas en línea de dimensiones, planitud y estanqueidad para aumentar el rendimiento.
• Sistema de monitorización de calidad de soldadura con supervisión en tiempo real y alarmas ante anomalías.

Especificaciones técnicas

• Longitud de placa aplicable: 1,5 m – 2,6 m
• Deformación después de soldar (a 1000 Nm3/h): ≤ 0,5 mm
• Guiado de soldadura: sistema de seguimiento de soldadura en tiempo real con seguimiento tridireccional XYZ
• Fijación: utillaje magnético multifuncional con adsorción plana
• Tiempo de cambio de producto: < 2 h
• Inspecciones en línea: inspección automática de dimensiones, control de planitud, prueba de estanqueidad
• Control de calidad: sistema de monitorización de la calidad de soldadura con supervisión en tiempo real y alarma de anomalías
