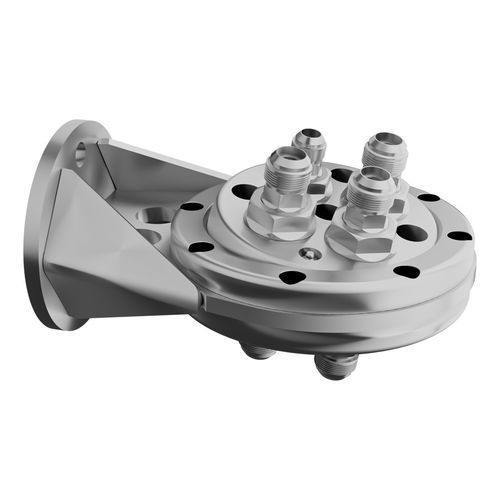

Racor giratorio para aceite SR series

multiconexionesindustrialhidráulico

Serie de producto
Juntas hidráulicas esféricas que permiten que las mangueras giren libremente en ambos lados del acoplamiento.

Resumen
Este diseño elimina el retorcimiento y doblado de las mangueras, causas comunes de fallo en mangueras hidráulicas. Las juntas SWIROLLS se instalan normalmente en cabezales de cosechadoras o accesorios giratorios, reduciendo significativamente los costes operativos al minimizar el mantenimiento, el desgaste y el reemplazo de mangueras.

Aplicaciones

• Maquinaria de construcción
• Industrial
• Silvicultura
• Minería

Artículos (números de pieza y dimensiones principales)
Encabezado: NúmeroPieza | L1 (mm) | L2 (mm) | L3 (mm) | L4 (mm) | L5 (mm) | H1 (mm) | H2 (mm) | Nº y rosca de los puertos
SR4S-JJ-502 | 532 | 100 | 100 | 50 | 24.5 | 25 | 76 | ISO 8434-2 (JIC 37°): 1 5/16"-12 (3 ports); 1 1/16"-12 (1 port)
SR4S-JJ-504 | 532 | 100 | 100 | 50 | 24.5 | 25 | 76 | ISO 8434-2 (JIC 37°): 1 5/16"-12 (3 ports); 3/4"-16 (1 port)
SR4S-JJ-510 | 216 | 245 | — | — | — | 127 | 180 | ISO 8434-2 (JIC 37°): 1 5/8"-12 (1 port); 1 5/16"-12 (1 port); 1 1/16"-12 (2 ports)
SR4S-PP-504 | 532 | 100 | 100 | 50 | 24.5 | 25 | 76 | ISO 8434-6 (BSP male): 1" (3 ports); 1/2" (1 port)
SR4S-PP-505 | 532 | 100 | 100 | 50 | 24.5 | 25 | 76 | ISO 8434-6 (BSP male): 1" (2 ports); 3/4" (2 ports)
SR4S-PP-506 | 532 | 100 | 100 | 50 | 24.5 | 25 | 76 | ISO 8434-6 (BSP male): 1" (2 ports); 3/4" (1 port); 1/2" (1 port)
SR4S-PP-508 | 532 | 100 | 100 | 50 | 24.5 | 25 | 76 | ISO 8434-6 (BSP male): 1" (3 ports); 3/4" (1 port)
SR5-PP-507 | 532 | 100 | 100 | 50 | 24.5 | 25 | 76 | ISO 8434-6 (BSP male): 1" (2 ports); 3/4" (1 port); 1/2" (2 ports)

Notas / Seguridad
Avisos: Este producto puede exponerle a sustancias químicas como plomo o níquel, que el Estado de California reconoce como causantes de cáncer y defectos congénitos u otros daños reproductivos.

Características / especificaciones técnicas

• Función: juntas hidráulicas esféricas que permiten que las mangueras giren libremente en ambos lados, evitando el retorcimiento y el doblado
• Instalación típica: cabezales de cosechadora y accesorios giratorios
• Ventaja: reduce el mantenimiento, el desgaste y el reemplazo de mangueras, disminuyendo los costes operativos
• Estándares de puertos disponibles: ISO 8434-2 (JIC 37°) e ISO 8434-6 (BSP male) con múltiples configuraciones de puerto/rosca por número de pieza
• Dimensiones principales listadas (valores de ejemplo por pieza): L1 hasta 532 mm; L2 típicamente 100 mm (varía según modelo); H1 ejemplo 25 mm; H2 ejemplo 76 mm; otras dimensiones varían por referencia
• Varios números de pieza disponibles para adaptarse a diferentes configuraciones e implantaciones de puerto/rosca (ver lista de artículos arriba)
