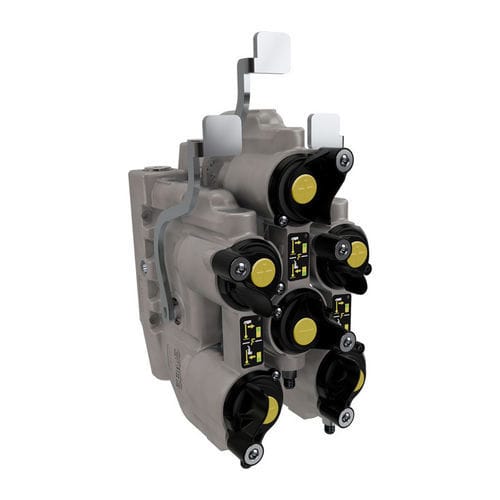

Bloque hidráulico de 2 vías GenYus

de acerode hierro fundidode poliuretano

Resumen
El colector vertical GenYus admite dos cartuchos de válvula tipo poppet ISO 7241 parte A de 1/2" o 3/4", o dos cartuchos de cara plana ISO 16028 de 5/8". Está diseñado para atornillarse directamente a unidades SCV traseras comunes (p. ej. Bosch SB24-34, Danfoss PVBZ 40) y puede adaptarse a otros modelos SCV mediante adaptadores bridados a medida.

Aplicaciones

• Agricultura

Artículos disponibles (variantes lado hembra)

• Part No: 5BMGYV08 01 A - Tamaño cuerpo: 12,5 mm (1/2") - D1: 63 mm - L1: 199 mm - L2: 272 mm - Tipo dibujo paramétrico: L - Caudal: 65 l/min a 0,2 MPa - Sellos: HNBR & PUR - Alojamientos: 2 - Acoplamientos: 2
• Part No: 5BMGYV08 02 A - Tamaño cuerpo: 12,5 mm (1/2") - D1: 63 mm - L1: 199 mm - L2: 282 mm - Tipo dibujo paramétrico: M - Caudal: 65 l/min a 0,2 MPa - Sellos: HNBR & PUR - Alojamientos: 2 - Acoplamientos: 2
• Part No: 5BMGYV08 03 A - Tamaño cuerpo: 12,5 mm (1/2") - D1: 63 mm - L1: 199 mm - L2: 272 mm - Tipo dibujo paramétrico: R - Caudal: 65 l/min a 0,2 MPa - Sellos: HNBR & PUR - Alojamientos: 2 - Acoplamientos: 2
• Part No: 5BMGYF10 51 A - Tamaño cuerpo: 16 mm (5/8") - D1: 63 mm - L1: 204 mm - L2: 272 mm - Tipo dibujo paramétrico: L - Caudal: 65 l/min a 0,2 MPa - Sellos: HNBR & PUR
• Part No: 5BMGYF10 52 A - Tamaño cuerpo: 16 mm (5/8") - D1: 63 mm - L1: 204 mm - L2: 282 mm - Tipo dibujo paramétrico: M - Caudal: 65 l/min a 0,2 MPa - Sellos: HNBR & PUR
• Part No: 5BMGYF10 53 A - Tamaño cuerpo: 16 mm (5/8") - D1: 63 mm - L1: 204 mm - L2: 272 mm - Tipo dibujo paramétrico: R - Caudal: 65 l/min a 0,2 MPa - Sellos: HNBR & PUR
• Part No: 5BMGYV12 51 A - Tamaño cuerpo: 19 mm (3/4") - D1: 63 mm - L1: 199 mm - L2: 272 mm - Tipo dibujo paramétrico: L - Caudal: 75 l/min a 0,2 MPa - Sellos: HNBR & PUR
• Part No: 5BMGYV12 52 A - Tamaño cuerpo: 19 mm (3/4") - D1: 63 mm - L1: 199 mm - L2: 282 mm - Tipo dibujo paramétrico: M - Caudal: 75 l/min a 0,2 MPa - Sellos: HNBR & PUR
• Part No: 5BMGYV12 53 A - Tamaño cuerpo: 19 mm (3/4") - D1: 63 mm - L1: 199 mm - L2: 272 mm - Tipo dibujo paramétrico: R - Caudal: 75 l/min a 0,2 MPa - Sellos: HNBR & PUR

Especificaciones técnicas

• Material: hierro fundido & acero
• Sellos: HNBR & PUR
• Temperatura de trabajo: -30 °C a 100 °C
• Tratamiento superficial: CrIII
• Intercambiabilidad de serie: ISO 7241-A
• Tipo de válvula: poppet
• Conexión: push-to-connect
• Desconexión: palanca
• Conexión bajo presión: conexión y desconexión con presión residual en ambas mitades
• Presión de trabajo / rotura (por dash): Dash 08 (12,5 mm) - Presión de trabajo 25 MPa - Caudal 65 l/min; Dash 10 (16 mm) - Presión de trabajo 25 MPa - Caudal 65 l/min; Dash 12 (19 mm) - Presión de trabajo 25 MPa - Caudal 75 l/min

Características / notas de compatibilidad

• Tipos de cartucho compatibles: cartuchos poppet ISO 7241 parte A 1/2" o 3/4"; cartuchos de cara plana ISO 16028 5/8"
• Compatibilidad de conexión directa: series SCV Bosch SB24-34 y Danfoss PVBZ 40 (atornillado directo)
• Instalación ampliable: posible mediante adaptadores bridados a medida para otros modelos SCV
• Caudales típicos: 65 l/min (12,5 mm y 16 mm) y 75 l/min (19 mm) a 0,2 MPa
• Materiales de juntas: HNBR y PUR
• Materiales de construcción: hierro fundido y acero con tratamiento superficial CrIII
