Multiracor neumático

rápidoeléctricohidráulico

Descripción general

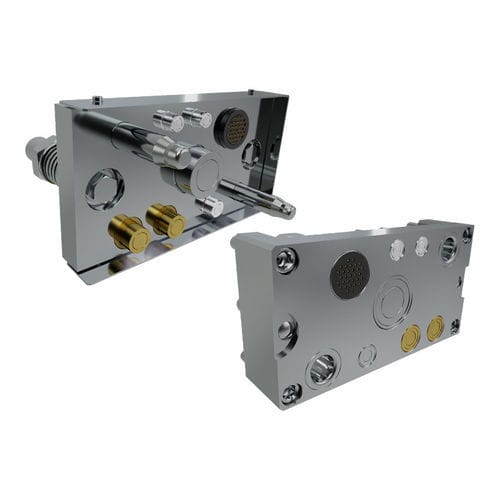

Las placas multiconexión permiten el enlace de múltiples líneas hidráulicas (refrigeración, potencia) y eléctricas (potencia y/o señal) típicas de aplicaciones industriales y off-highway. Están diseñadas para compensar desalineaciones lineales y angulares entre ambas placas y son aptas cuando las conexiones y desconexiones se realizan mediante accionamientos automáticos (neumático, hidráulico o eléctrico).

Información técnica
Cada producto resulta de combinaciones de variables como número de líneas, tamaños de acoplamientos y tipos de conectores eléctricos. Un sistema multiconexión se compone de una placa motriz y una placa de alimentación. Cualquiera de las placas puede diseñarse como fija o flotante según las especificaciones del sistema. Al conectarse, las placas están sujetas a fuerzas de repulsión mutua: conocer el empuje de presión permite equilibrar las fuerzas para asegurar la correcta conexión de las líneas durante el funcionamiento. El diseño a medida adapta las placas al espacio de instalación disponible.

Materiales de las placas
Los materiales más comunes son el acero y el aluminio. Los tratamientos de superficie como el niquelado son estándar. La elección del material depende de las solicitaciones mecánicas y ambientales y de la necesidad de equilibrar las fuerzas de repulsión producidas por distintos fluidos.

Sistemas de alineación
Los diseños pueden incluir juegos y sistemas de compensación de desalineaciones que permiten a las placas absorber desgaste y posponer tareas de mantenimiento.

Tipos de fluidos
Se puede manejar una amplia gama de fluidos, desde fluidos hidráulicos habituales hasta fluidos técnicos específicos de la aplicación, en estado líquido o gaseoso. Facilite las especificaciones de los fluidos para permitir un diseño de producto adecuado.

Conectores eléctricos
Los conectores eléctricos están disponibles en configuraciones multipolares de larga vida adaptadas a ciclos prolongados. Conectores de potencia especiales fuera de la gama estándar pueden diseñarse bajo pedido. Los conectores pueden suministrarse cableados, pre-cableados o sin arnés para conexión in situ. La toma de paso de cable (grommet) siempre está incluida; el soporte del arnés es responsabilidad del cliente.

Características técnicas / especificaciones

• Tipo de producto: Placas para conexión y desconexión rápida de múltiples líneas hidráulicas y eléctricas
• Aplicaciones típicas: Industrial y off-highway
• Modo de conexión: Manual o automático (compatible con accionamientos automáticos neumáticos, hidráulicos o eléctricos)
• Composición del sistema: Placa motriz + placa de alimentación (cada placa puede ser fija o flotante)
• Personalización: Número de líneas, tamaños de acoplamientos, tipos de conectores eléctricos, flotabilidad de las placas y disposición para ajustarse al espacio disponible
• Compensación de desalineaciones: Diseñadas para compensar desalineaciones lineales y angulares; juegos y sistemas de compensación disponibles para reducir mantenimiento
• Gestión de fuerzas: Placas sujetas a fuerzas de repulsión mutua; diseño que equilibra fuerzas en función del empuje de presión para asegurar conexiones fiables
• Materiales: Acero o aluminio; tratamientos de superficie (p. ej. niquelado) estándar
• Fluidos: Soporta una amplia gama de líquidos y gases, incluidos fluidos técnicos específicos de la aplicación
• Conectores eléctricos: Configuraciones multipolares de larga vida; opciones para conectores de potencia especiales; entregados cableados, pre-cableados o sin arnés; grommet incluido
