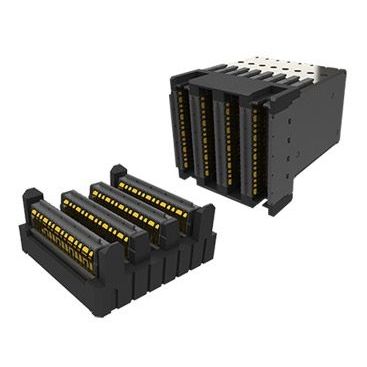

Conector de alimentación eléctrica EXAMAX2®

mezzaninede fondo de panelpara la industria

Apoyo al rendimiento PAM4 de 112 Gb/s El sistema de conectores de placa base ExaMAX2® es compatible con las especificaciones industriales PAM4 a 112 Gb/s. Mantiene la compatibilidad de la interfaz de acoplamiento con los productos ExaMAX anteriores para que los diseñadores tengan flexibilidad en cuanto a costes y rendimiento. El diseño de la interfaz de acoplamiento y del conector está optimizado para soportar los exigentes requisitos eléctricos y mecánicos de los sistemas de 112G. ExaMAX2 ofrece un rendimiento SI líder en el sector, que incluye RL, ILD y reflexiones. La innovadora interfaz de acoplamiento haz a haz proporciona un rendimiento SI mejorado y fuerzas de acoplamiento excepcionalmente bajas 100% compatible con los productos ExaMAX anteriores Rendimiento de RL y reflexiones líder en el sector Sin resonancias antes de 60GHz Disponible en versión de 90 ohmios y de 85 ohmios Versión de impedancia nominal de 90 ohmios Versión de impedancia nominal de 85 ohmios Interfaz de acoplamiento haz a haz Un pin de señal adicional por columna Precarga y protección en T Admite múltiples estructuras de sistema Cumple las especificaciones del sector, como OIF 112Gpbs PAM4 e IEEE 100Gbps PAM4 Cumple con las especificaciones de la industria como PCIe 6.0 y UPI3.0 Proporciona una baja diafonía y elimina las resonancias de pérdida de inserción Reduce la fuerza de acoplamiento hasta un 65% en comparación con los diseños tradicionales de cuchilla y haz Integra señales de alta y baja velocidad en el mismo conector Protege la punta del haz durante el proceso de acoplamiento Backplane tradicional, midplane ortogonal, direct-mate ortogonal, coplanar, mezzanine
