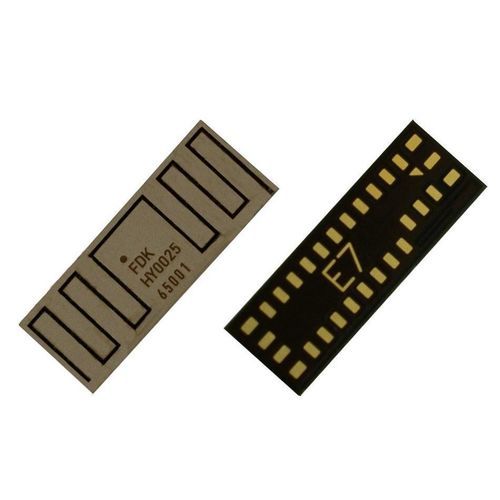

Módulo inalámbrico autónomos de potencia baja HY0025

con CIBluetoothcompacto

Descripción general
Nombre de modelo: HY0025 (en desarrollo). Módulo Bluetooth Low Energy ultracompacto con antena tipo ranura integrada en un paquete apantallado; diseñado para minimizar la ocupación en placa y permitir un enrutamiento PCB flexible.

Características

• Módulo ultracompacto con antena ranura integrada en paquete apantallado
• Área ocupada en placa mínima
• Alta flexibilidad de diseño de patrón PCB para facilitar el diseño de la placa
• Varias certificaciones regulatorias obtenidas o previstas
• Channel Sounding para medición de distancia con alta precisión

Perfil del producto

• Bluetooth v6.0 — LE 2M, LE Coded, Channel Sounding
• SoC: Nordic nRF54L15
• CPU: Arm® Cortex®-M33, 128 MHz
• Memoria: 1,5 MB NVM / 256 KB RAM
• Osciladores de cristal integrados: 32 MHz y 32,768 kHz
• Componentes DC-DC y LC integrados

Aplicaciones

• Wearables
• Dispositivos de salud
• Controles remotos
• Dispositivos IoT
• Beacons
• Periféricos de ordenador

Especificaciones
Versión Bluetooth: v6.0
IC Bluetooth integrado: Nordic nRF54L15
CPU: Arm Cortex-M33, 128 MHz
Memoria: 1,5 MB NVM / 256 KB RAM
Potencia TX: +8 dBm
Sensibilidad RX: -96 dBm (1 Mbps)
Corriente TX (DC-DC): 9,8 mA (1 Mbps, +8 dBm)
Corriente RX (DC-DC): 3,4 mA (1 Mbps)
Multi-protocolo: 802.15.4, Thread®, Zigbee®, Matter™
GPIO: 15 GPIO + nRESET
Interfaces / Periféricos: NFC, SPI, I2C, I2S, UART, PDM, QDEC, PWM, ADC de 14 bits
Reloj alta frecuencia: Cristal 32 MHz integrado
Reloj baja frecuencia: Cristal 32,768 kHz integrado
Componentes LC para DC-DC: Integrados
Rango de temperatura de funcionamiento: -40°C a +105°C
Rango de tensión de funcionamiento: 1,7 V a 3,6 V
Dimensiones: 3,5 x 10,0 x 1,3 mm
Paquete: LGA 29 pines
Certificación / Homologación: Japón (MIC); EE. UU. (FCC) (Previsto); Canadá (ISED) (Previsto); ETSI EN300 328 V2.2.2 (Previsto); Bluetooth (Previsto)

Características / Especificaciones técnicas

• Modelo: HY0025
• Bluetooth: v6.0 (LE 2M, LE Coded, Channel Sounding)
• SoC: Nordic nRF54L15
• CPU: Arm Cortex-M33, 128 MHz
• Memoria: 1,5 MB NVM / 256 KB RAM
• Relojes: Cristales 32 MHz y 32,768 kHz integrados
• Alimentación: DC-DC integrado y componentes LC
• RF: Potencia TX +8 dBm; sensibilidad RX -96 dBm (1 Mbps)
• Consumo: TX 9,8 mA; RX 3,4 mA (DC-DC, 1 Mbps)
• Protocolos: 802.15.4, Thread®, Zigbee®, Matter™
• GPIO / Interfaces: 15 GPIO + nRESET; NFC, SPI, I2C, I2S, UART, PDM, QDEC, PWM, ADC 14 bits
• Rango de funcionamiento: -40°C a +105°C; 1,7 V a 3,6 V
• Mecánica: 3,5 x 10,0 x 1,3 mm; LGA 29 pines
