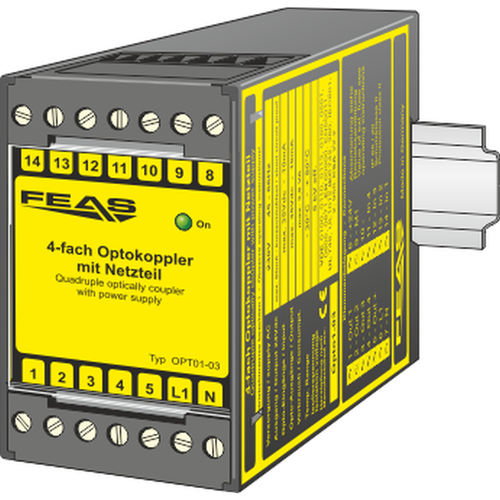

Optoacoplador riel DIN Opto1-03

con protección contra cortocircuitoscon alimentación integrada

El optoacoplador Opto1-03 se utiliza para proteger eficazmente las líneas de señal de, por ejemplo, sistemas de control PLC contra sobretensiones e interferencias. Esto se consigue mediante el aislamiento galvánico de las señales en los optoacopladores integrados. Estas sobretensiones inadmisibles pueden deberse a errores de cableado. También las mediciones inadecuadas en un estado no desenergizado del sistema de control pueden provocar sobretensiones en los terminales de entrada del PLC. Un tendido de cables común de líneas de alta tensión y líneas de control del PLC, con un aislamiento deficiente o dañado también puede provocar interferencias o destruir el circuito de entrada del PLC. Debido a la fuente de alimentación integrada, este optoacoplador cuádruple tiene unas dimensiones muy reducidas, en comparación con 4 optoacopladores simples con fuentes de alimentación externas. Todas las interconexiones necesarias, como la conexión en bucle de la alimentación de tensión, ya están realizadas. Esto reduce el gasto de cableado. A prueba de cortocircuitos Fuente de alimentación integrada (24VDC, máx. 80 mAmp.) Indicación del estado de funcionamiento mediante LED Adecuado para los trópicos - fundido en resina epoxi Tensión de alimentación (VCA): - 230 VCA Tensión de salida (VDC) - 24 VDC Corriente de salida: - máx. 80 mAmp. Entradas ópticas: - máx. 35.0 VDC, 10 mAmp. Número de canales: - 4 Opto-salidas: - máx. 35.0 VDC, 10 mAmp. Temperatura de funcionamiento: - -30°C / +80°C Dimensiones (AnxAlxPr): - 45,0 x 75,0 x 110,0 mm Peso: - 0,50 kg Montaje: - Sobre raíles según DIN 46277
